3. Panel de otras herramientas

La funcionalidad de Otras Herramientas se encuentra ubicada en el panel del lado izquierdo del visor. Le permite al usuario acceder a otras funcionalidades complementarias del visor, como son: Leyenda, Añadir datos, Medir, Dibujar, Compartir, Marcadores, Galería de Mapas e imprimir.

Elementos del panel de otras

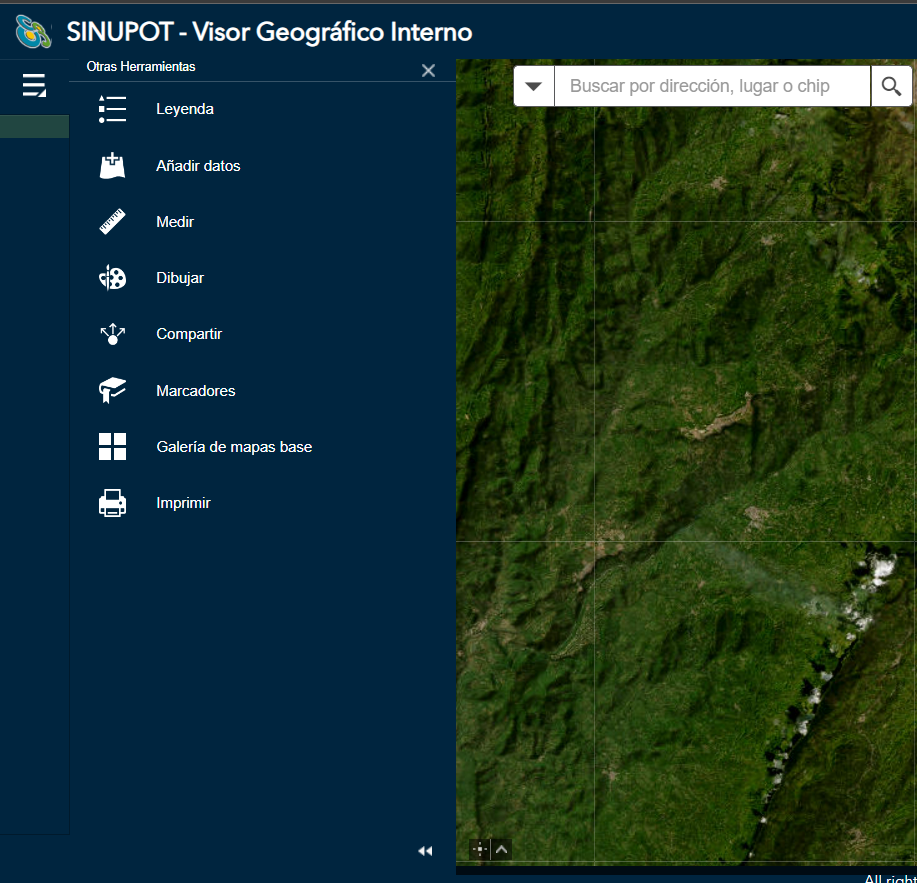

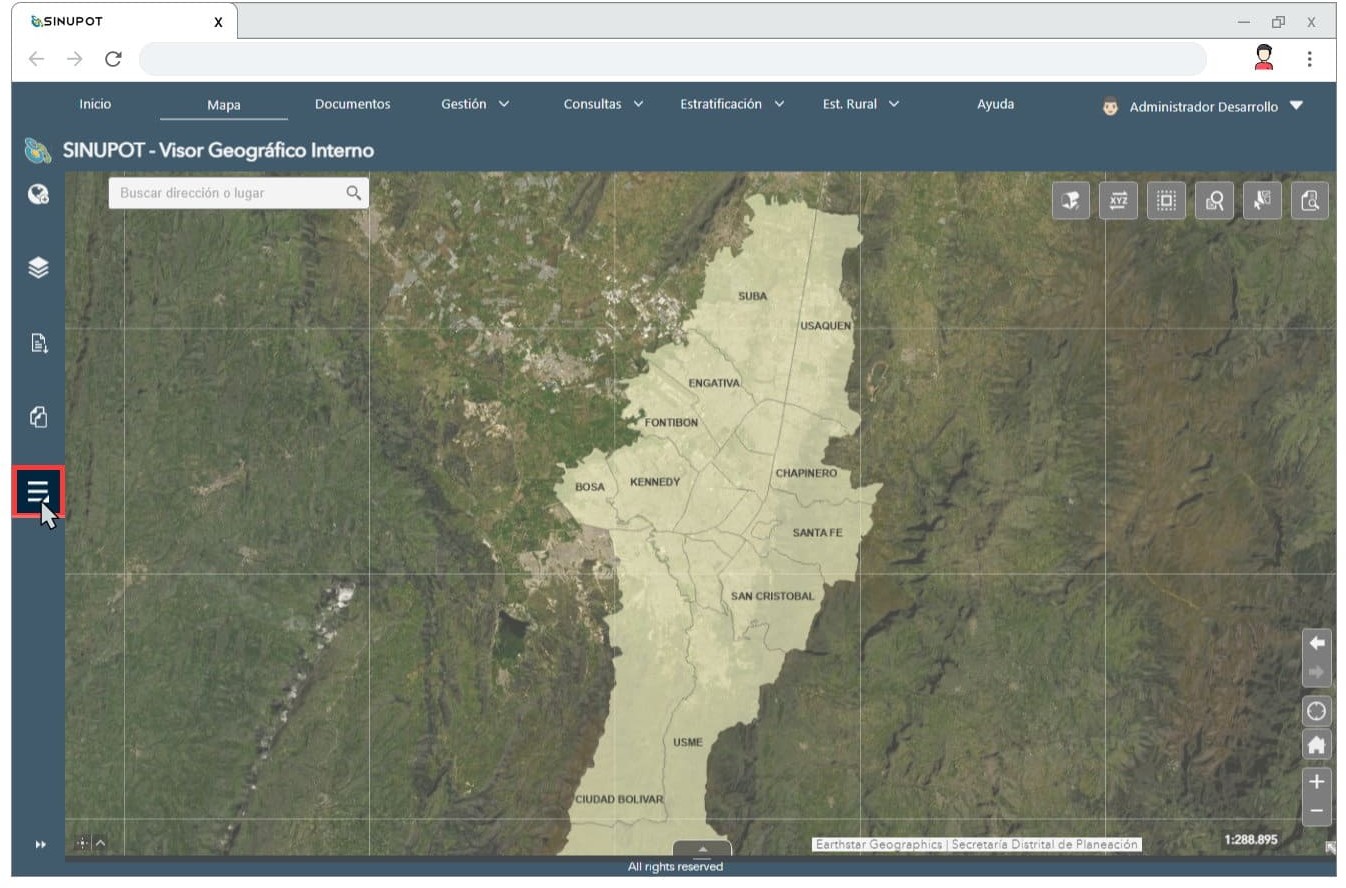

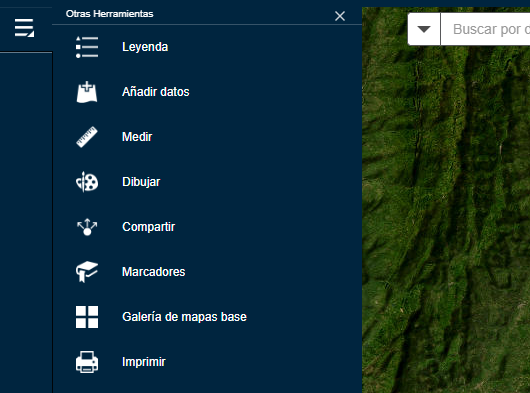

Para acceder a este menu debera dar clic en el widget de Otras Herramientas, que se encuentra ubicado en en el cuadro rojo que podra ver en la imagen anterior

Se desplegará un menú que contendrá las herramientas que se explicaran a continuación

Leyenda

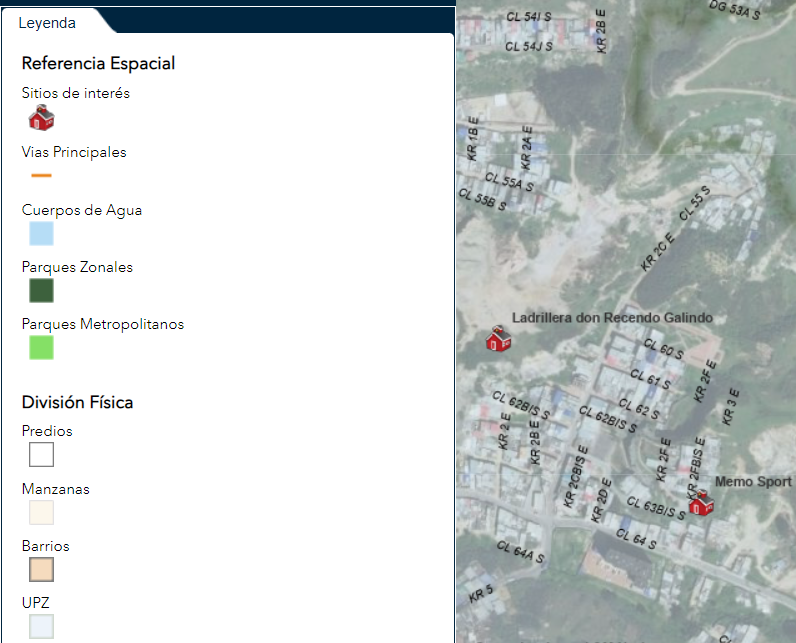

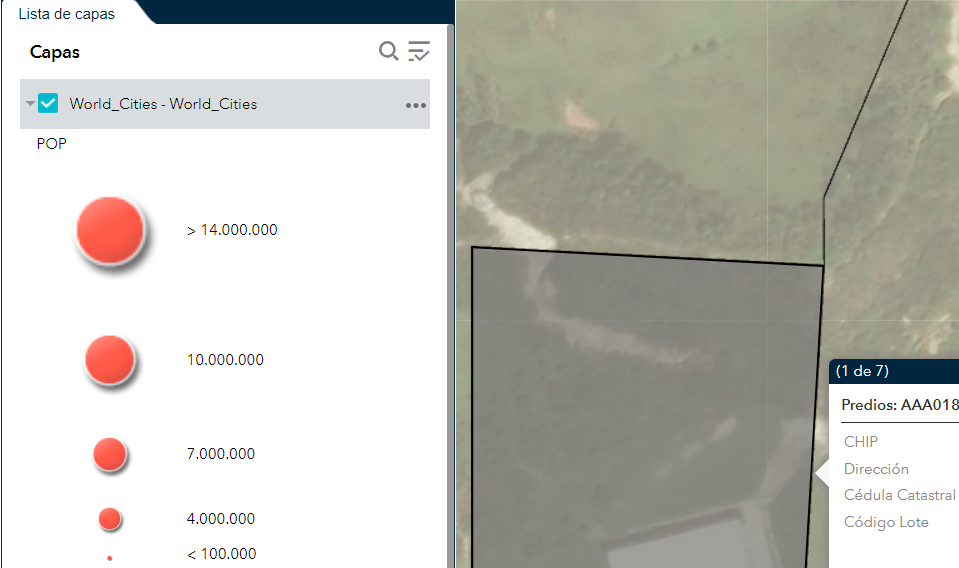

La funcionalidad de Leyenda le permite visualizar los servicios/capas desplegadas sobre el visor y la simbología asociada a cada uno de ellos. Para hacer uso de esta herramienta, siga los pasos que se presentan a continuación:

Seleccione la opción Leyenda, de la ventana de Otras Herramientas.

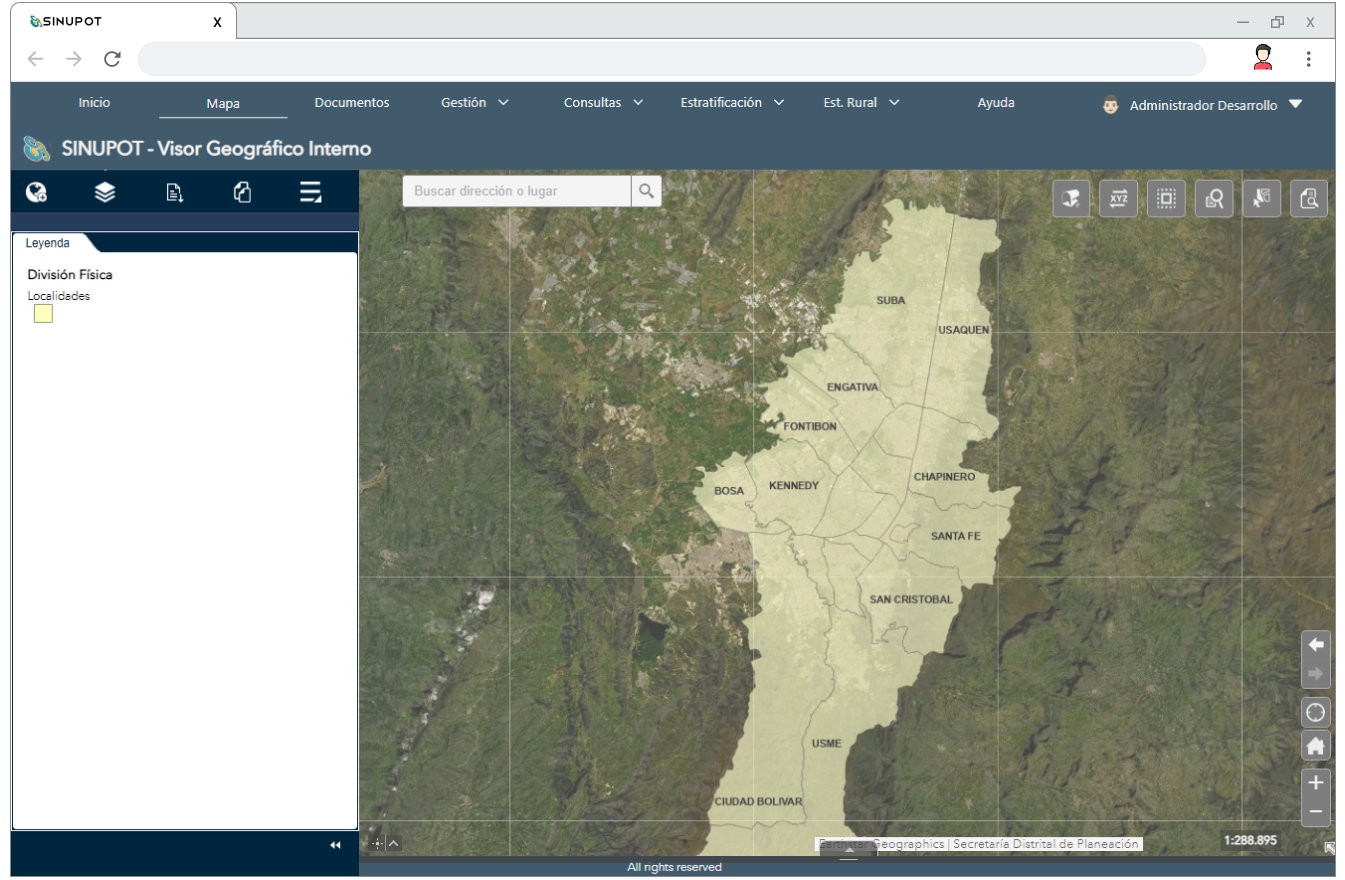

Valide que en la ventana que se abre, se presente el listado de las capas desplegadas en el visor y su respectiva simbología.

La información de Leyenda varía su contenido, de acuerdo con la escala del visor y la configuración de las capas, desplegadas sobre él. Así, por ejemplo: la imagen en una escala 1:288.495, presenta en la división física el contenido localidades. Pero, si modificamos la escala a una diferente, como, por ejemplo: 1:4.514 veremos un contenido diferente

Añadir datos

La funcionalidad Añadir, permite que se adicione información sobre el visor desde una búsqueda, una dirección o un archivo. Para hacer uso de esta herramienta, siga los pasos que se presentan a continuación: Seleccione la opción Añadir datos, de la ventana de Otras Herramientas.

Al seleccionar la opción Añadir Datos, se despliega una ventana, la cual está conformada por las pestañas: Buscar, Dirección y Archivo.

Cada una de las pestañas, brinda diferentes opciones de búsqueda para que pueda definir los criterios de consulta y posteriormente realice el cargue de información sobre el visor.

Buscar: esta opción le permite a partir de una palabra clave, ejecutar la consulta sobre la información existente en el visor o portal geográfico.

Dirección: permite cargar sobre el visor, diferentes tipos de servicios a partir del registro de la URL asociada al servicio.

Archivo: permite cargar información geográfica que usted tenga en archivos tipo shp, csv o kml.

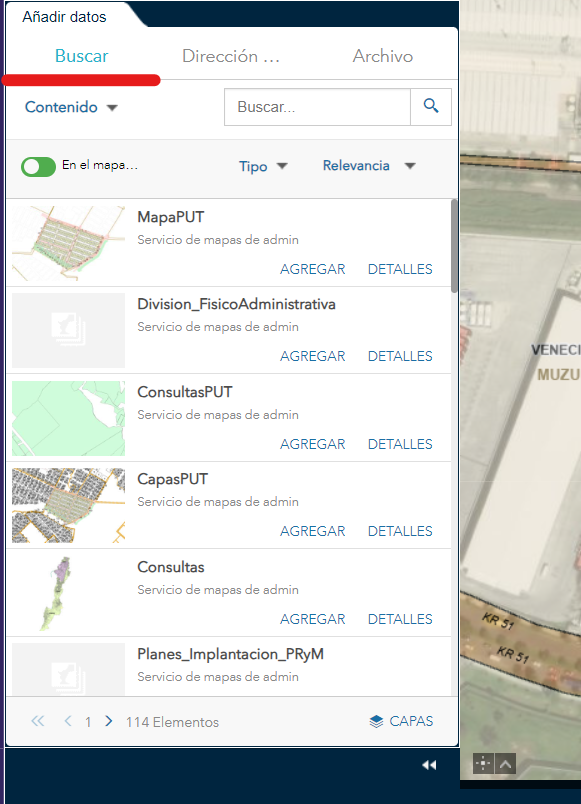

Buscar

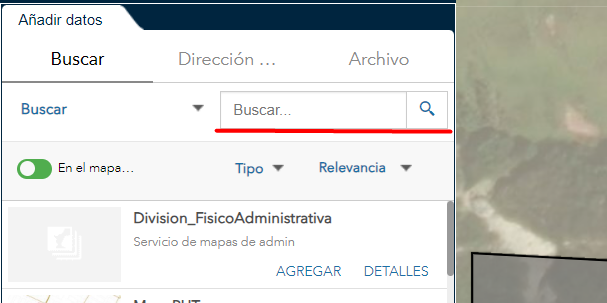

La pestaña Buscar, habilita la opción para ejecutar consultas de información de interés, en el contenido existente del portal geográfico de la SDP. Para ello, habilita la opción de Búsqueda y diferentes tipos de información como servicios de mapas, imágenes y teselas vectoriales entre otros.

Para usar esta herramienta, siga los pasos que se presentan a continuación:

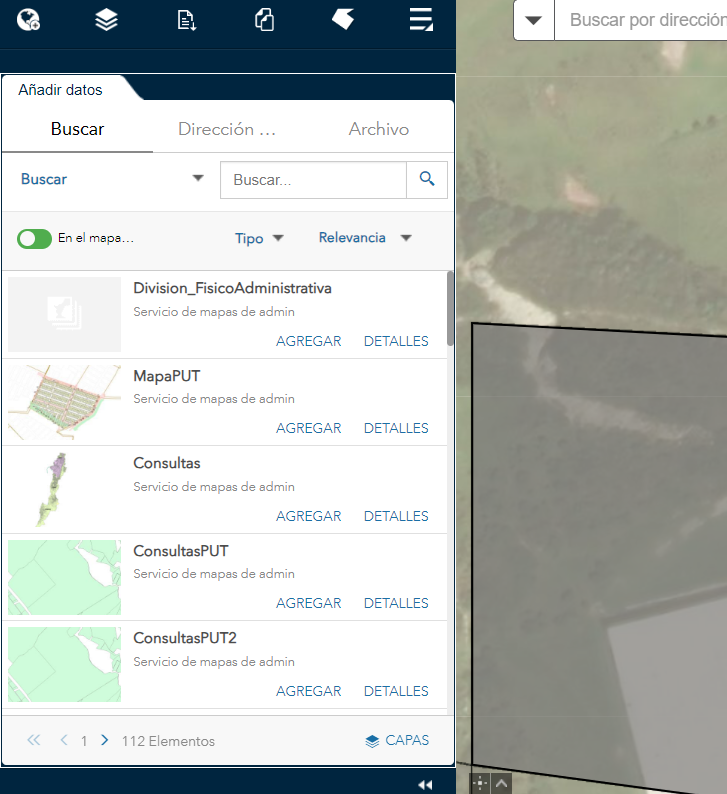

Seleccione la pestaña Buscar.

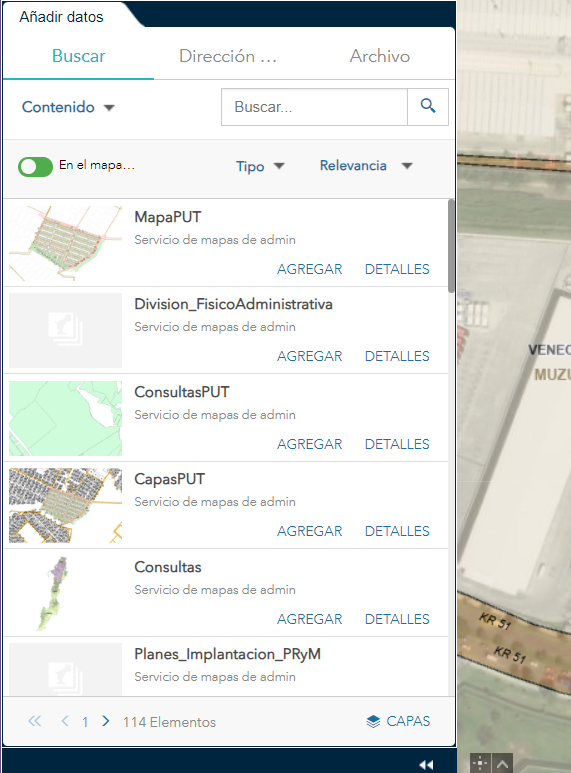

En la ventana desplegada encontrará el siguiente contenido

Lista desplegable de opciones de búsqueda.

Caja te texto de ingreso de búsqueda.

Control de definición sitio de búsqueda.

Menú Tipo

Opción de clasificación de resultados.

Ubíquese en la caja de texto de ingreso de búsqueda y digite el texto. Finalmente, de clic sobre la lupa para ejecutar la búsqueda.

El resultado de la consulta varía en función de la ubicación del control de definición de sitio de búsqueda. Si se encuentra activo, es decir en color verde, indica que la consulta se realizará sobre la información desplegada en el visor. Ahora bien, si el control se encuentra en naranja o desactivo, indica que la consulta se realiza sobre la información existente en el portal geográfico de SDP.

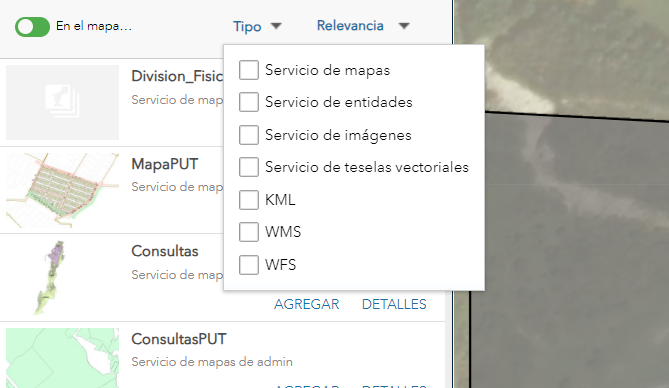

El menú tipo le permite refinar la consulta al listar diferentes tipos de servicios, permitiendo la selección de uno o varios tipos. Al seleccionar alguna de las opciones listadas, el sistema además de consultar por el nombre también tendrá en cuenta el tipo de servicios definido.

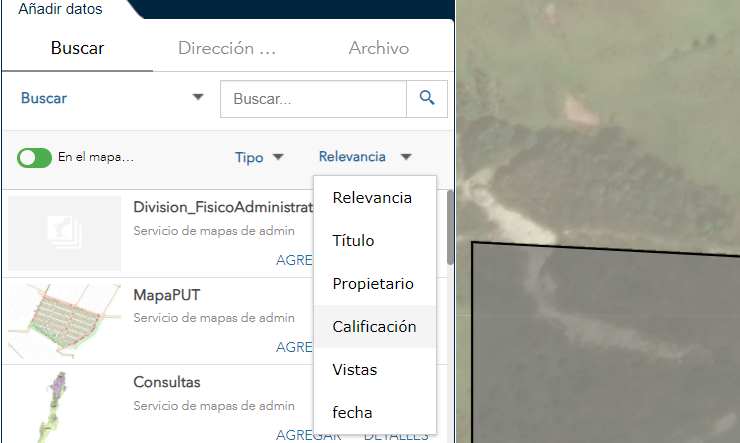

En la opción de relevancia, usted puede ordenar los resultados obtenidos, luego de ejecutar la consulta. Esta opción, presenta una lista con diferentes criterios por los cuales puede ordenar los resultados.

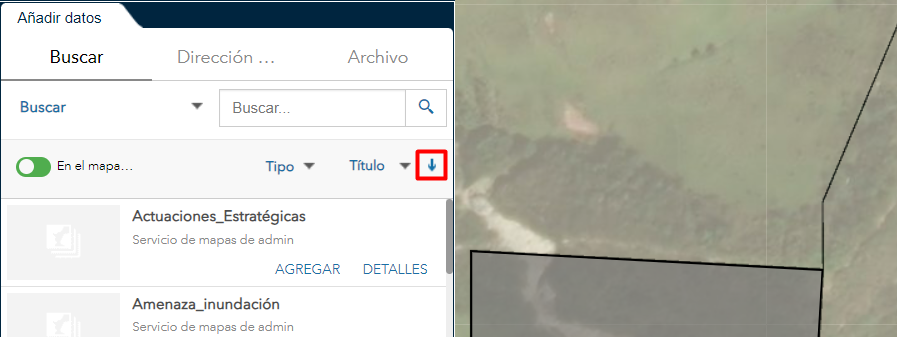

Adicionalmente, observe que se presenta una flecha con dirección hacia arriba o hacia abajo para indicar el orden ascendente o descendente del orden de relevancia.

En los resultados obtenidos de la búsqueda, ubique el elemento correspondiente a su búsqueda y de clic en DETALLES.

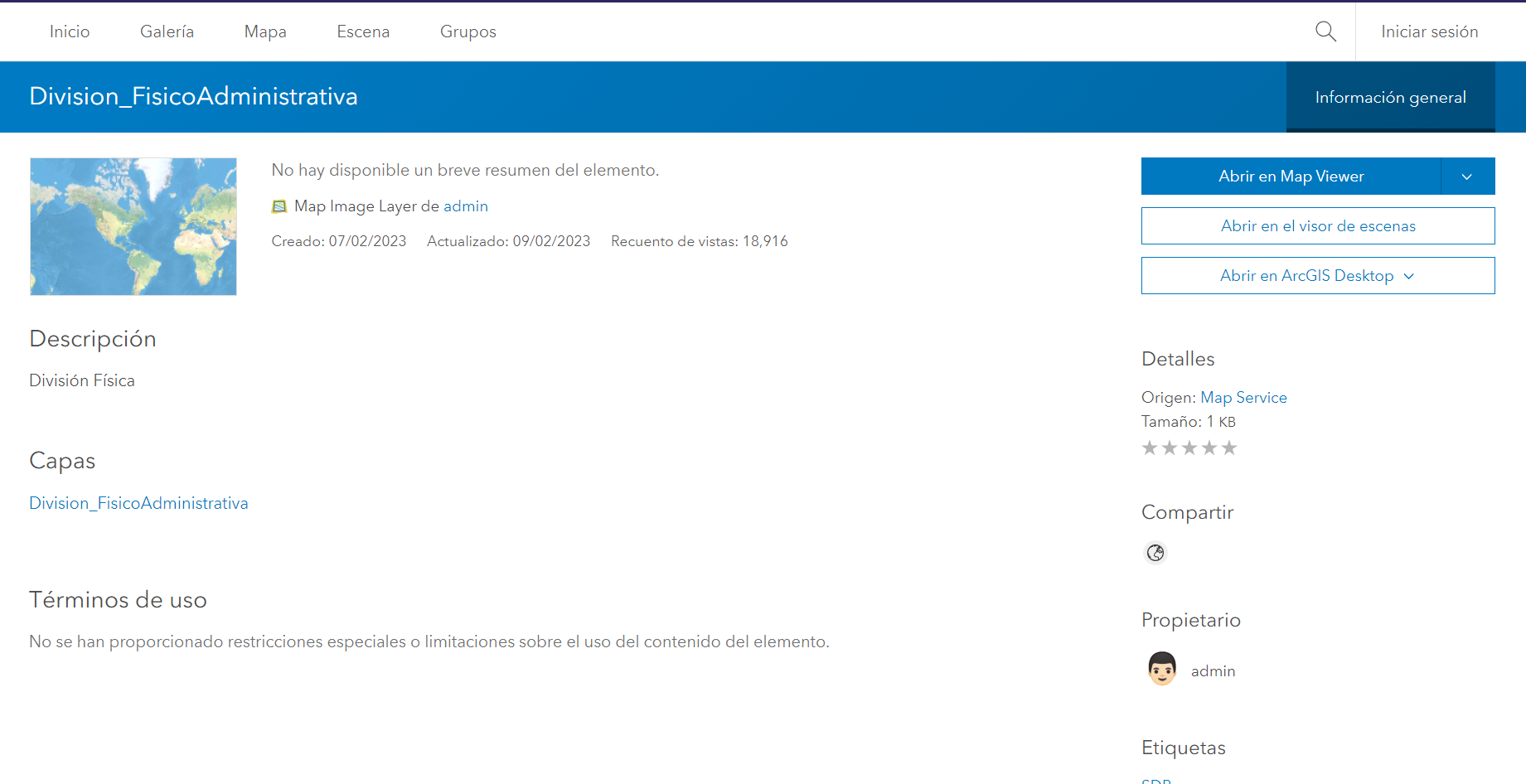

Se despliega una nueva pestaña, que presenta el detalle del elemento previamente seleccionado, tal como se aprecia en la siguiente imagen:

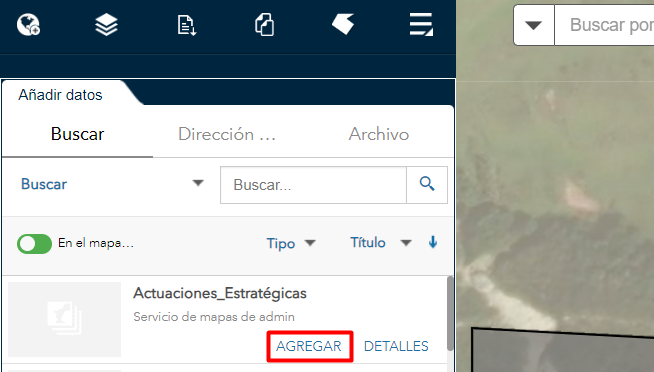

Para agregar el servicio, regrese a la pestaña donde ejecutó la consulta, seleccione la opción AGREGAR

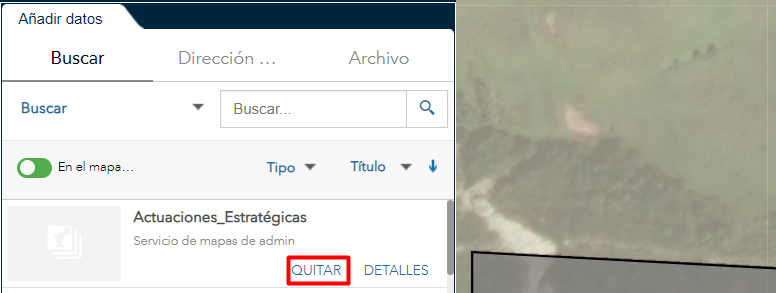

Notará que ahora la opción de AGREGAR a cambiado su texto por la opción de QUITAR. Si selecciona esta opción se quitará el servicio agregado en el visor.

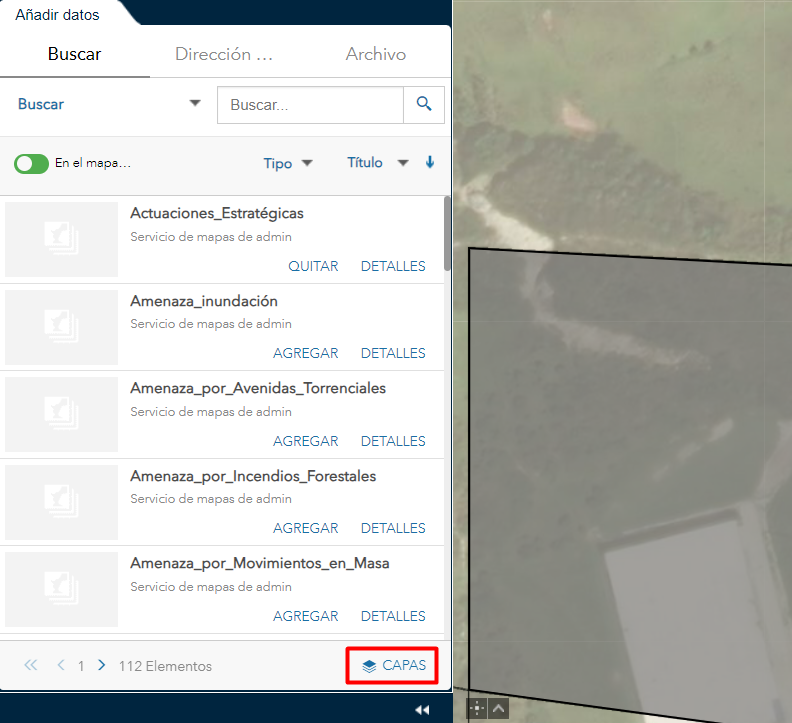

Seleccione la opción CAPAS, ubicada en la parte inferior de la pestaña.

Para regresar a la pestaña “Buscar”, seleccione la opción ATRÁS >> de la pestaña de CAPAS.

Valide que en la ventana que se presenta, se despliegue el servicio previamente adicionado.

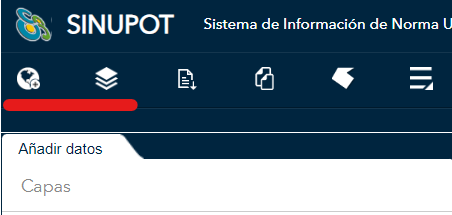

Para validar el despliegue de la información sobre el visor, seleccione la funcionalidad "temas" o “Lista de Capas”.

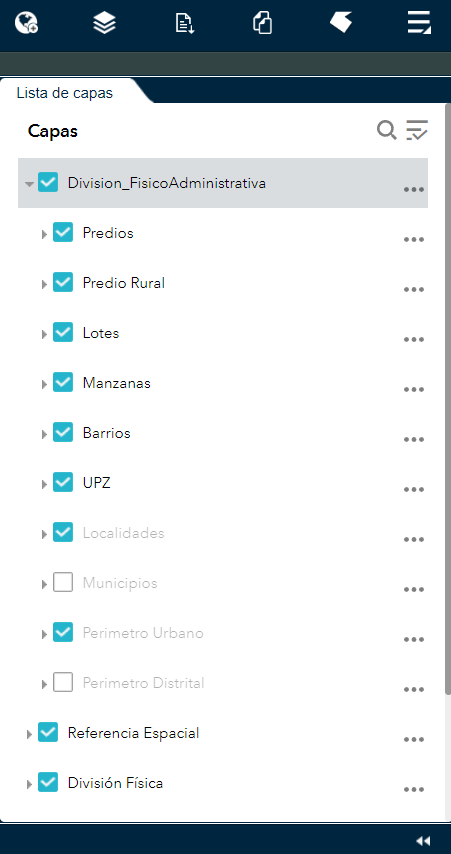

Una vez en la lista de “Capas” observe que se lista el servicio.

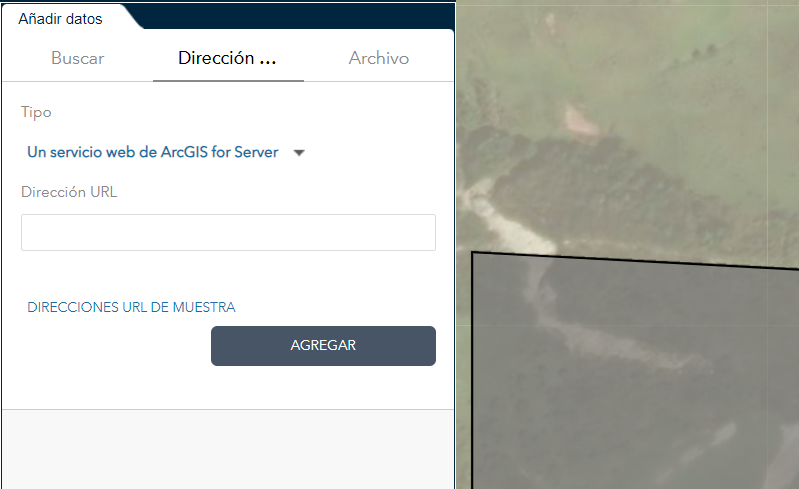

Dirección

La pestaña Dirección, permite adicionar datos a partir del ingreso o registro de la dirección URL en la que se encuentra disponible el servicio de interés. Contempla diferentes tipos de servicios. Para usar esta herramienta, siga los pasos que se presentan a continuación:

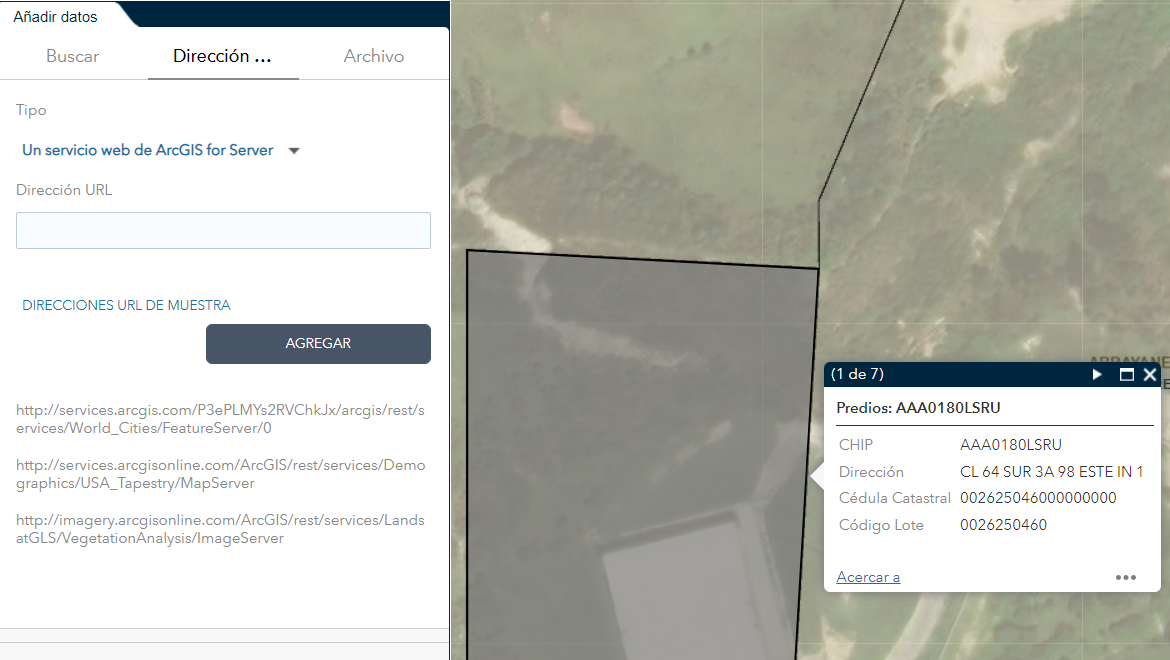

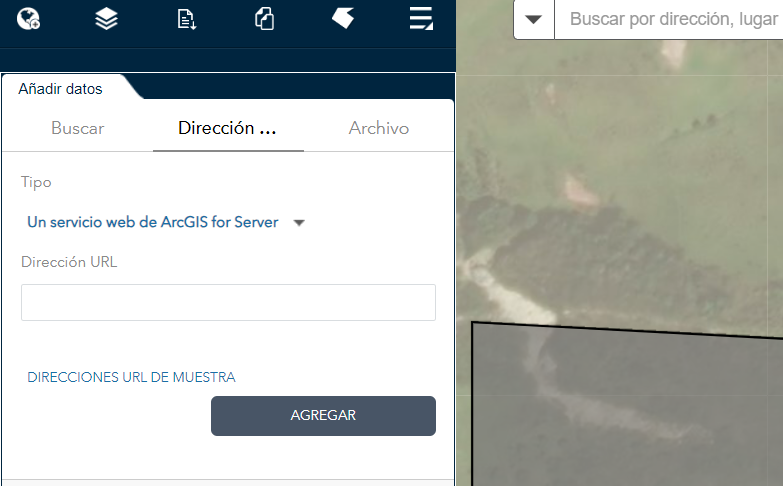

Seleccione la pestaña Dirección.

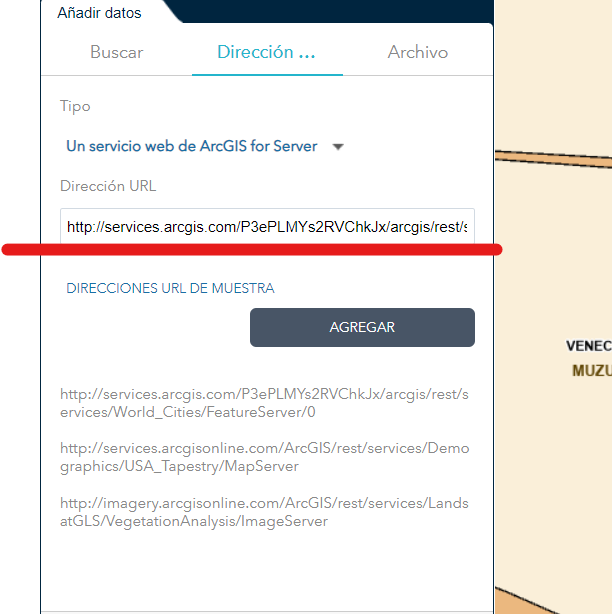

En la ventana desplegada encontrará el siguiente contenido:

Menú Tipo.

Caja de texto de registro de la URL.

Opción DIRECCIONES URL DE MUESTRA.

Opción AGREGAR.

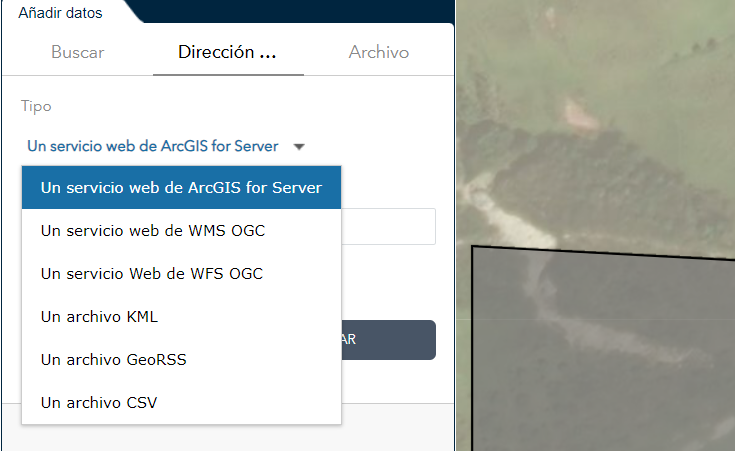

Seleccione el Menú Tipo y valide que se despliega una lista con los diferentes tipos de servicios soportados por la aplicación cómo se muestra a continuación:

Si desea conocer la estructura que debe tener la URL de cualquiera de estos servicios, seleccione el servicio de interés del Menú Tipo y posteriormente de clic sobre la opción DIRECCIONES URL DE MUESTRA.

Notará que, en la parte inferior de la ventana, se despliegan varias direcciones de muestra, según el tipo elegido con anterioridad.

ingrese la URL en la caja de texto de registro y luego de clic sobre la opción AGREGAR:

Seleccione la opción CAPAS ubicada en la parte inferior de la ventana y valide que se relacione el servicio asociado a la URL previamente ingresada.

Para validar el despliegue de la información sobre el visor, seleccione la funcionalidad "temas" o “Lista de Capas”

Una vez en la lista de “Capas” observe que se lista el servicio. Para ver la información sobre el visor, haga clic en los tres puntos ubicados al lado del nombre y seleccione la opción que desee consultar.

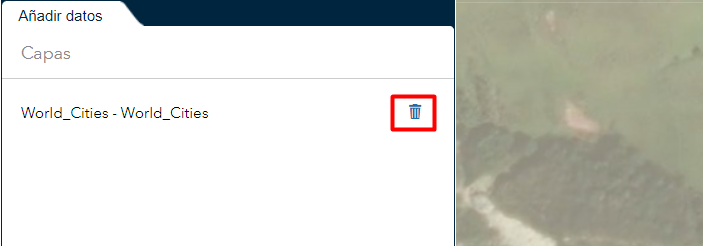

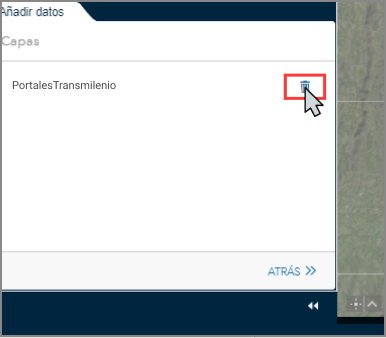

Para eliminar el servicio previamente cargado seleccione la opción “Añadir datos”, luego en la parte inferior, de clic en capas y seleccione la caneca o ícono de eliminar, ubicada al lado del nombre del archivo cargado. Valide que desaparece la capa y de clic en la etiqueta ATRÁS>> para volver a la ventana anterior.

Archivo

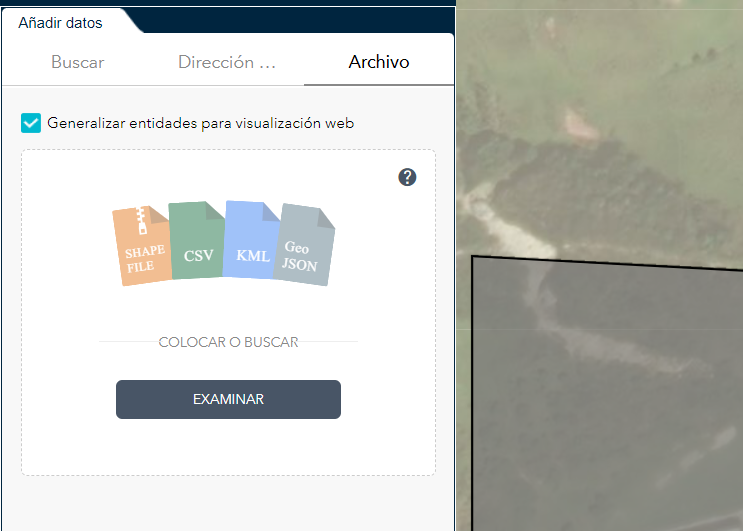

La pestaña Archivo, permite adicionar datos a partir del cargue de un archivo en formatos: shapefile (.shp), CSV o KML. Para usar esta herramienta, siga los pasos que se presentan a continuación:

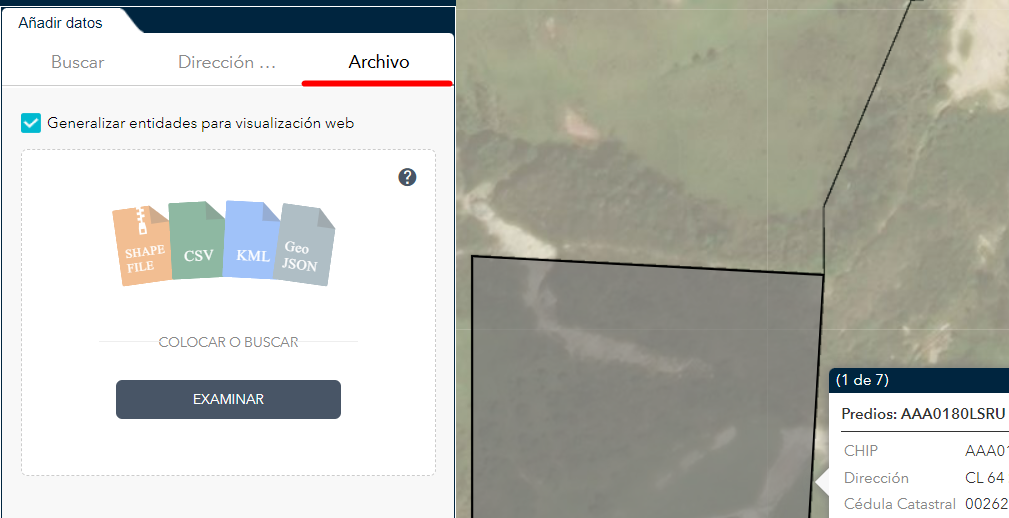

Seleccione la pestaña Archivo.

Observe que en la pestaña se presenta una imagen en la cual se indican las extensiones de los archivos que puede emplear para adicionar la información.

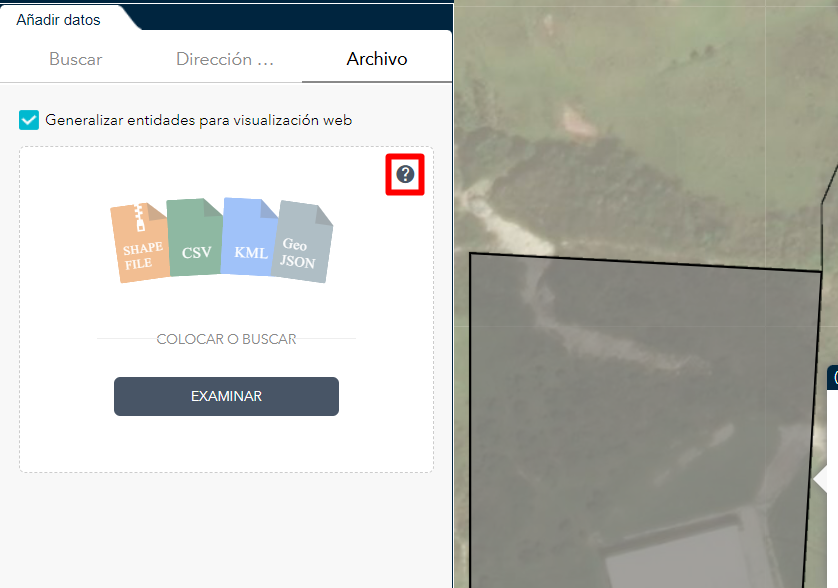

Seleccione el símbolo de pregunta que se encuentra en la parte superior derecha.

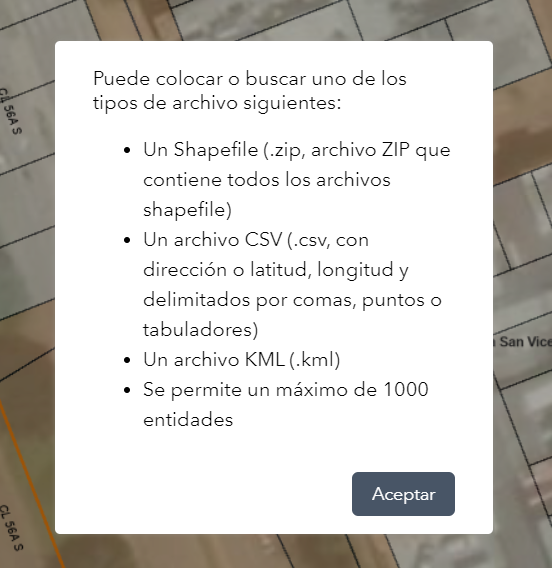

Se desplegará una ventana que índica las características que deben cumplir los archivos para ser cargados en la aplicación.

Una vez finalice la lectura seleccione la opción “Aceptar” para cerrar la ventana.

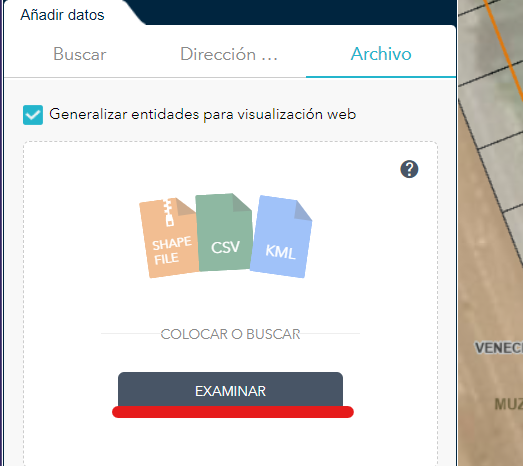

Ahora, para cargar el archivo, presione el clic izquierdo sobre el botón examinar.

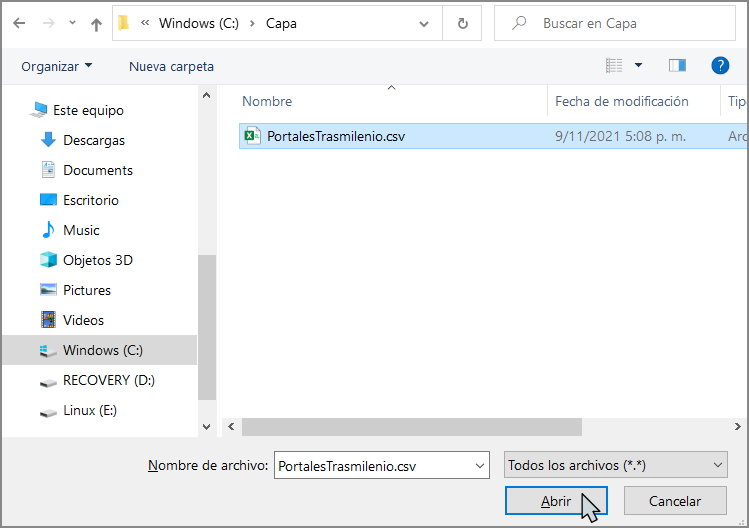

Este botón, abrirá la ventana de exploración de archivos de su equipo.

Seleccione la ruta y nombre del archivo que desea cargar y de clic sobre el botón “Abrir”.

Una vez es cargado el archivo, en la parte inferior de la pestaña Archivo, se notificará que el cargue fue exitoso y mostrará la cantidad de registros adicionados.

Para validar el despliegue de la información sobre el visor, seleccione la funcionalidad "Temas" o “Lista de Capas”

Una vez en la lista de “Capas” observe que se lista el archivo.

Para ver la información sobre el visor, de clic en los tres puntos ubicados al lado del nombre y seleccione la opción que desee consultar.

Para eliminar el archivo previamente cargado seleccione la opción “Añadir datos”, luego capas y seleccione la caneca ubicada al lado del nombre del archivo cargado previamente.

Valide que desaparece la capa y de clic en la etiqueta ATRAS para volver a la ventana anterior.

Medir

Permite realizar diferentes tipos de medición sobre el mapa referente a distancias y áreas.

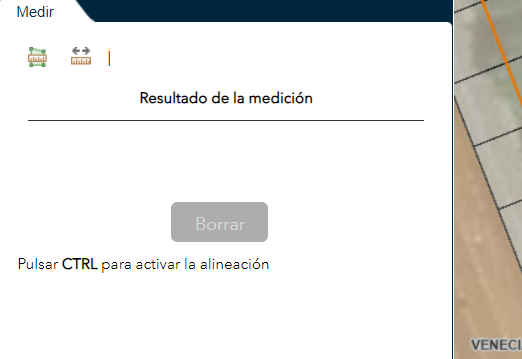

Para hacer uso del módulo debe hacer clic sobre el ícono,

luego seleccionar una de las 2 opciones posibles en el panel del módulo área y distancia.

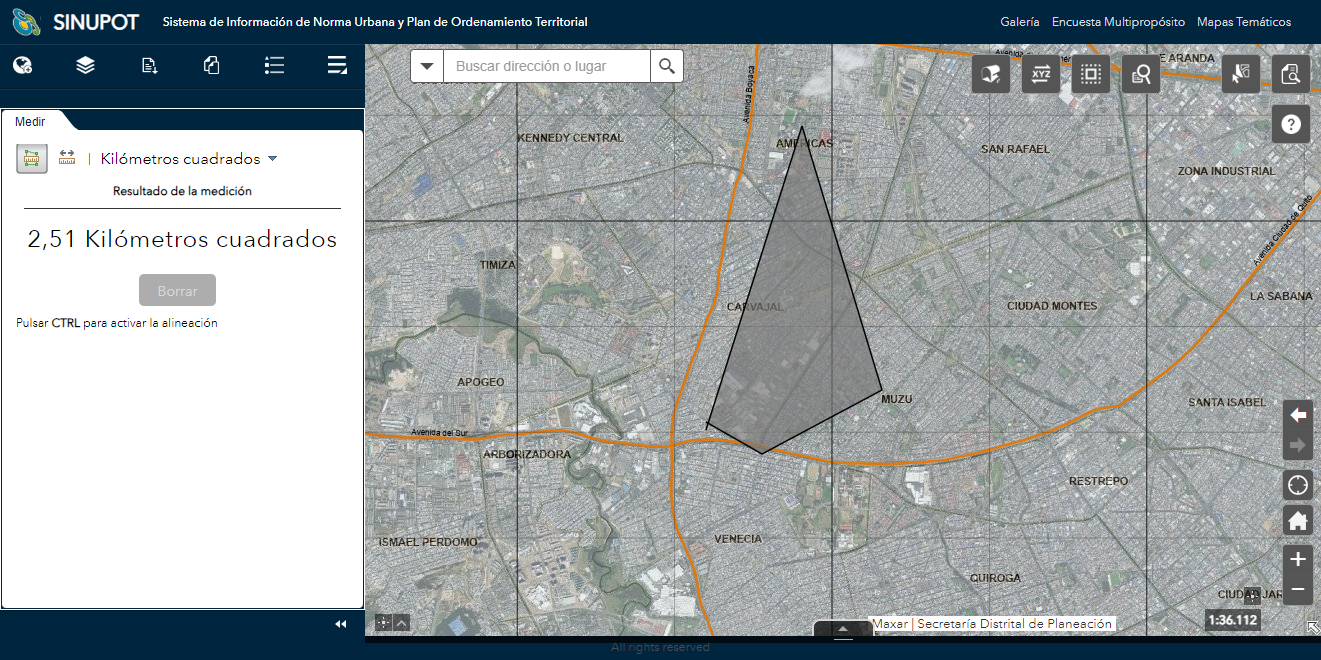

Al seleccionar el ícono de área, puede elegir una zona del mapa en el visor y ubicar los puntos de donde se desea obtener el área, para finalizar de calcular el área dar dos clics.

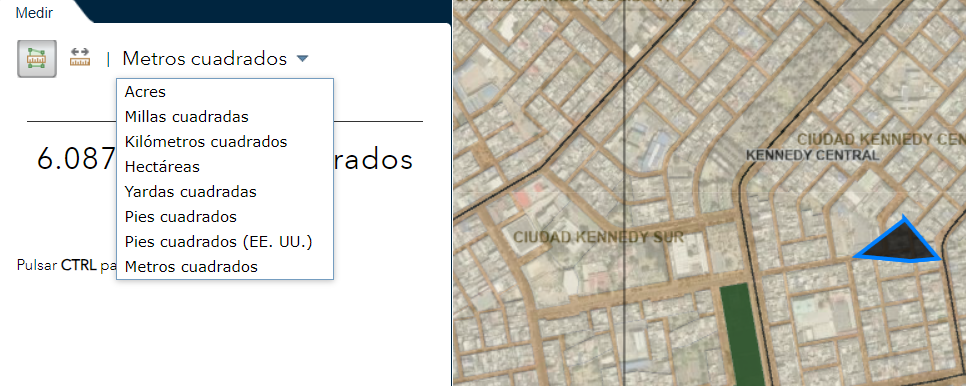

Se puede seleccionar las unidades de medidas del campo seleccionable

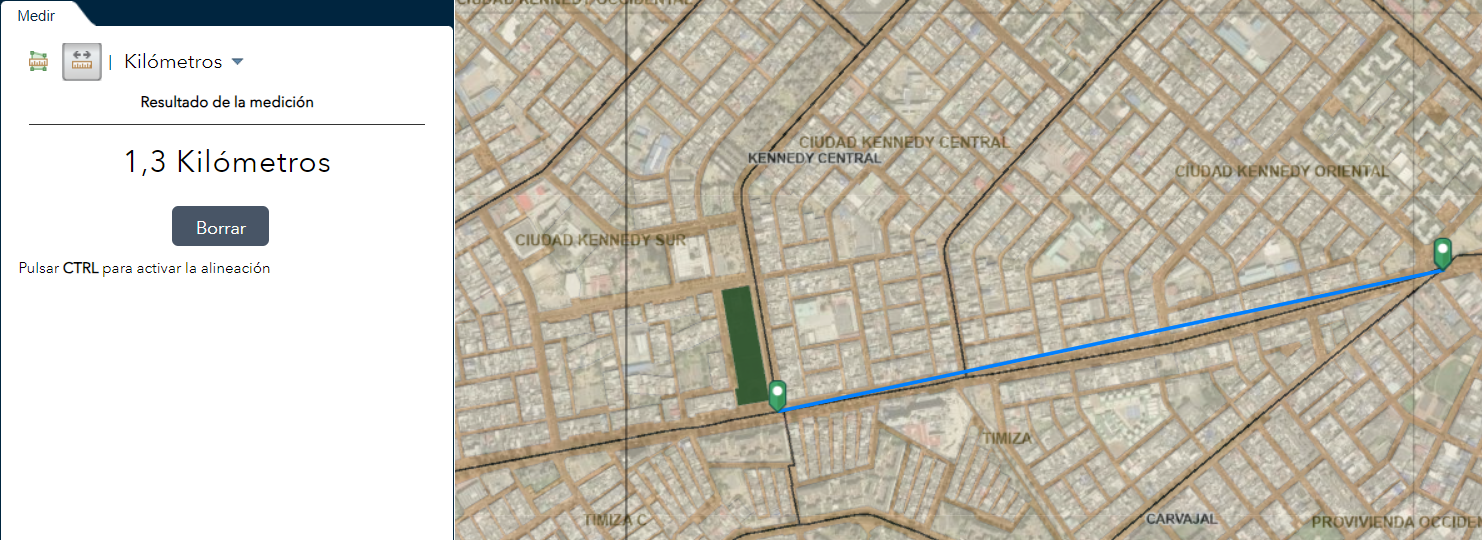

Al seleccionar distancia, se puede modificar la unidad de la medida (kilómetros, millas, etc.), una vez seleccionada la unidad de medida se podrá empezar a calcular la distancia entre puntos, se hará una línea recta de un punto a otro y se pueden realizar tantos puntos como se necesite, para terminar la medición se debe hacer doble clic sobre el mapa.

En el panel del módulo se mostrará la medida obtenida en la unidad seleccionada, la línea quedará sobre el mapa hasta hacer clic en el botón borrar que aparece dentro del panel del módulo o se realice otro clic sobre el mapa.

Dibujar

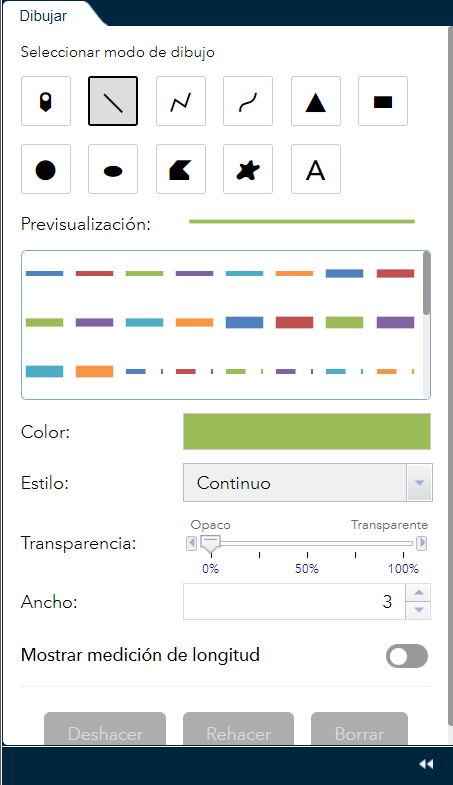

El widget Dibujar le permite dibujar gráficos simples y texto en el mapa. También puede usarlo para agregar la distancia de línea o área del polígono a la entidad como texto.

Este widget aporta una funcionalidad de bocetos y marcas básica a la aplicación web. También muestra algunas mediciones (si se ha configurado) para entidades dibujadas como, por ejemplo, longitudes de líneas, y áreas y perímetros de polígonos. Cuando el widget se abre inicialmente, aparece una ventana que contiene estas herramientas de dibujo:

Punto

Línea

Polilínea

Polilínea a mano alzada

Flecha

Triángulo

Rectángulo

Círculo

Elipse

Polígono

Polígono a mano alzada

Texto

Para empezar con el widget Dibujar, siga estos pasos:

Haga clic en un botón para seleccionar el modo de dibujo.

También puede cambiar el estilo de dibujo con el selector de símbolos.

Para puntos, seleccione la categoría de marcador (hay distintos símbolos disponibles en cada categoría) para definir el tamaño, color, transparencia, color de contorno y ancho del contorno del símbolo. Para los símbolos de marcador de imagen solo está disponible el campo de tamaño.

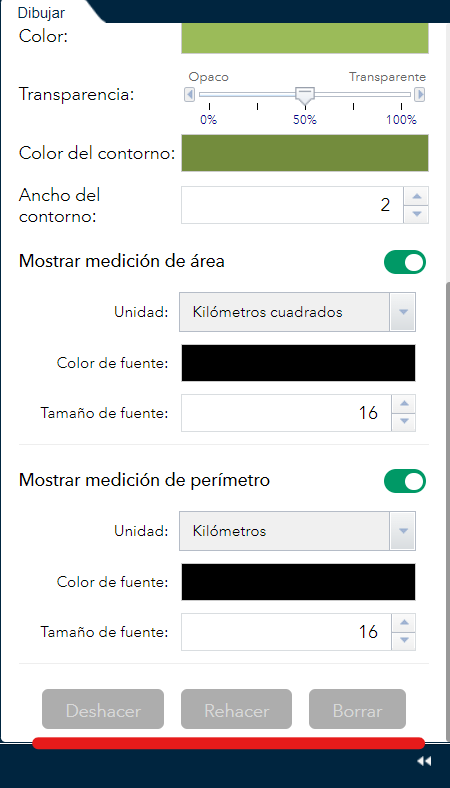

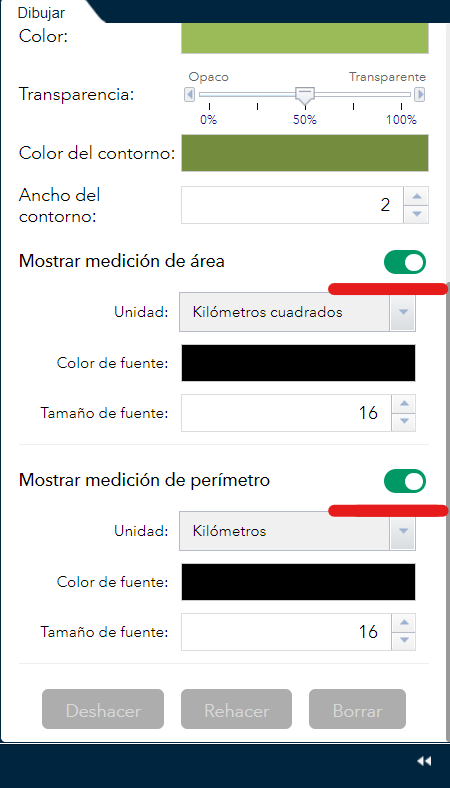

Si desea mostrar la medición de la longitud o perímetro del dibujo que está realizando, active las siguientes opciones:

Si desea ir adelante, atrás o borrar los cambios realizados con la herramienta de dibujo sobre el mapa, haga uso de las siguientes opciones:

Deshacer: Esta opción permite al usuario eliminar el ultimo vértice o dibujo realizado.

Rehacer: Esta opción permite al usuario rehacer el ultimo vértice o dibujo realizado.

Borrar: Esta opción permite al usuario eliminar del mapa el (los) dibujo(s) realizado(s).

Compartir

Esta funcionalidad le permite al usuario compartir el contenido del visor geográfico del SDP en redes sociales y por correo electrónico. Para hacer uso de esta herramienta, siga los pasos que se presentan a continuación:

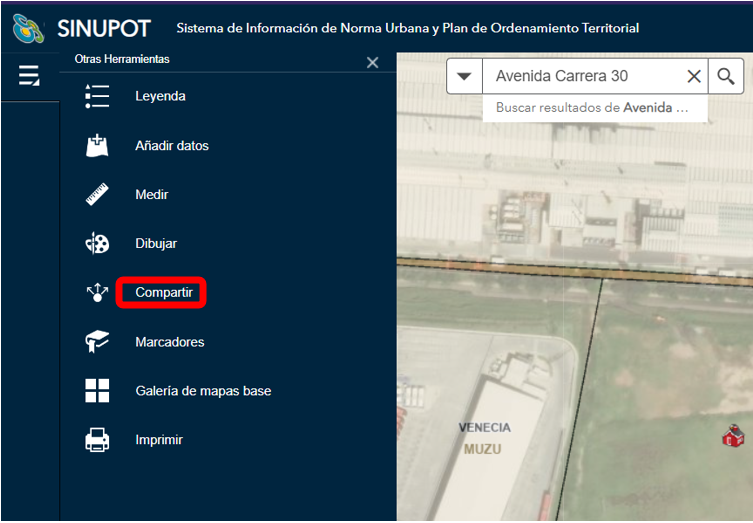

Seleccione la opción Compartir de la ventana Otras Herramientas.

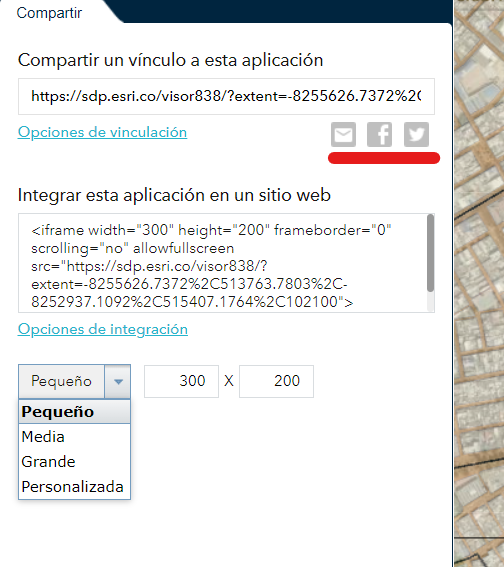

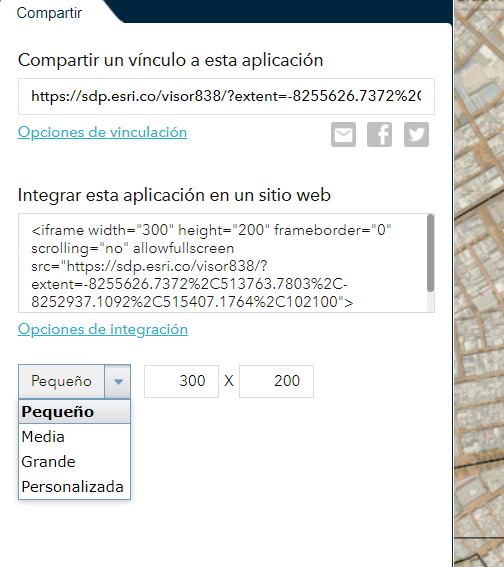

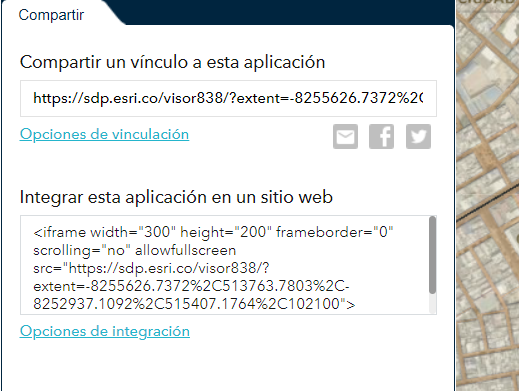

Valide que se despliegue una ventana con las opciones de parametrización para compartir:

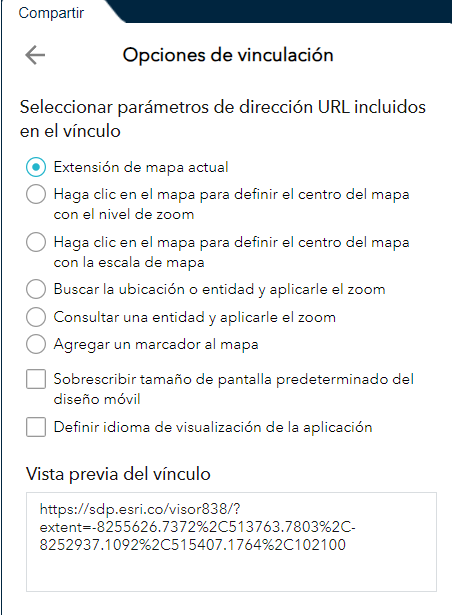

Seleccione el enlace Opciones de Vinculación. El sistema presenta una serie de opciones donde podrá definirlos parámetros incluidos en el vínculo que será compartido.

Una vez realice la selección de las opciones. De clic en el ícono de la flecha izquierda para devolver a la ventana inicial.

Una vez regrese a la ventana inicial seleccione el enlace Opciones de Integración. Esta opción permite definir el tamaño de la imagen. Valide que se

despliegue una ventana con las opciones:

Una vez que haya definido los parámetros de opciones de vinculación y opciones de integración. Procederemos a compartir el mapa. Recuerde que tenemos 3 opciones: Correo electrónico, Facebook o Twitter.

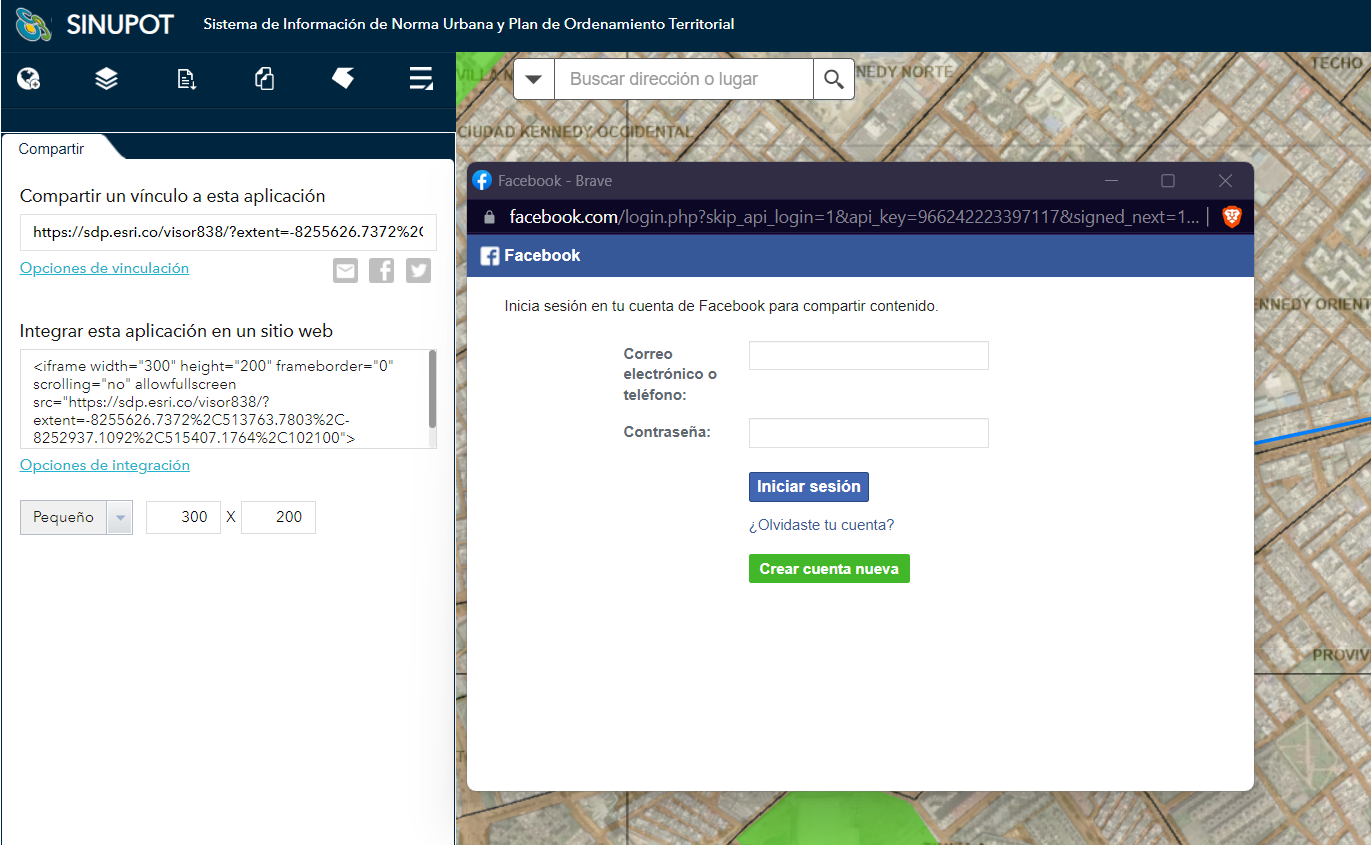

Seleccione la opción mediante el cual desea compartir su mapa.

Posteriormente, valide que se despliegue la ventana correcta según la selección realizada. Ingrese la información correspondiente y comparta su mapa.

Marcadores

Esta funcionalidad le permite visualizar de forma eficaz un área o posición geográfica de su interés tal como un lugar, una ciudad o un municipio (entre otros ejemplos). A continuación, se describen los pasos a tener en cuenta para la definición de los marcadores:

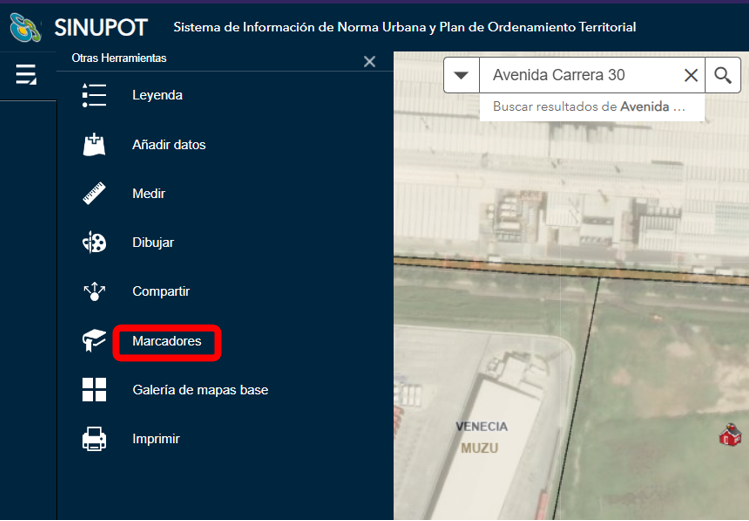

Seleccione la opción Marcadores de la ventana Otras Herramientas.

Note que, en la ventana desplegada, se lista en las Localidades de Bogotá, un marcador que muestra la extensión total. Y en la parte superior, la opción Agregar; que crea nuevos marcadores.

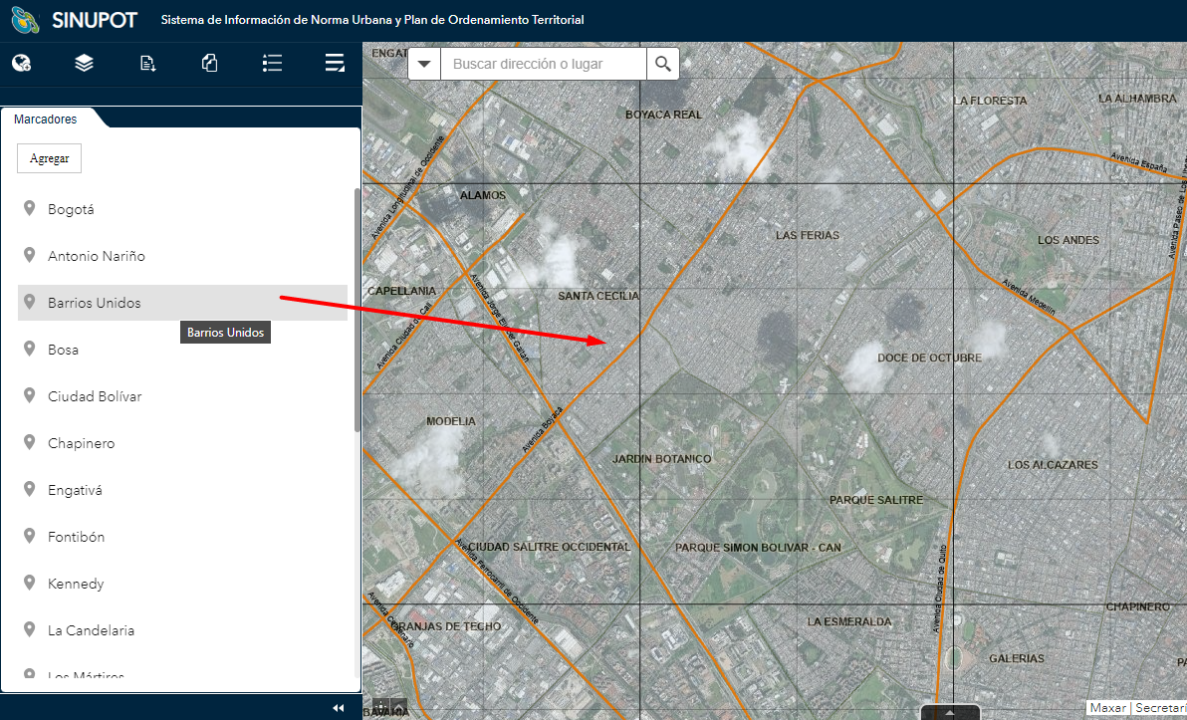

Haga clic con el botón izquierdo del ratón, sobre una de las localidades que se presentan en la ventana y observe que la vista del visor se ajusta, presentando el área de la localidad seleccionada.

Acabamos de ver cómo funcionan los marcadores, ahora veremos cómo crear un marcador, editarlo y eliminarlo.

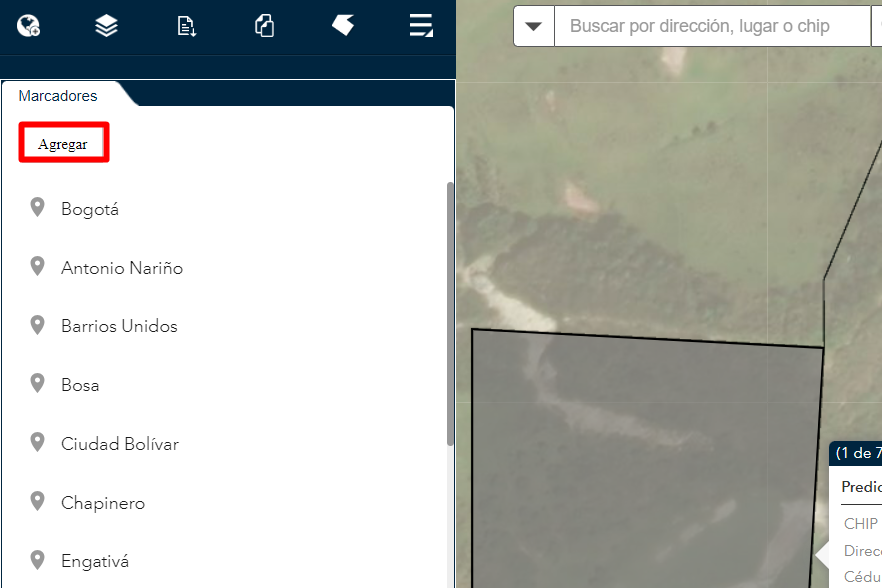

Seleccione la opción Agregar y valide que, en la parte inferior, al finalizar la lista de los marcadores, se adiciona una sección como la que se muestra a continuación:

Realice un acercamiento sobre el barrio Restrepo y genere un marcador con ese nombre, como se muestra a continuación:

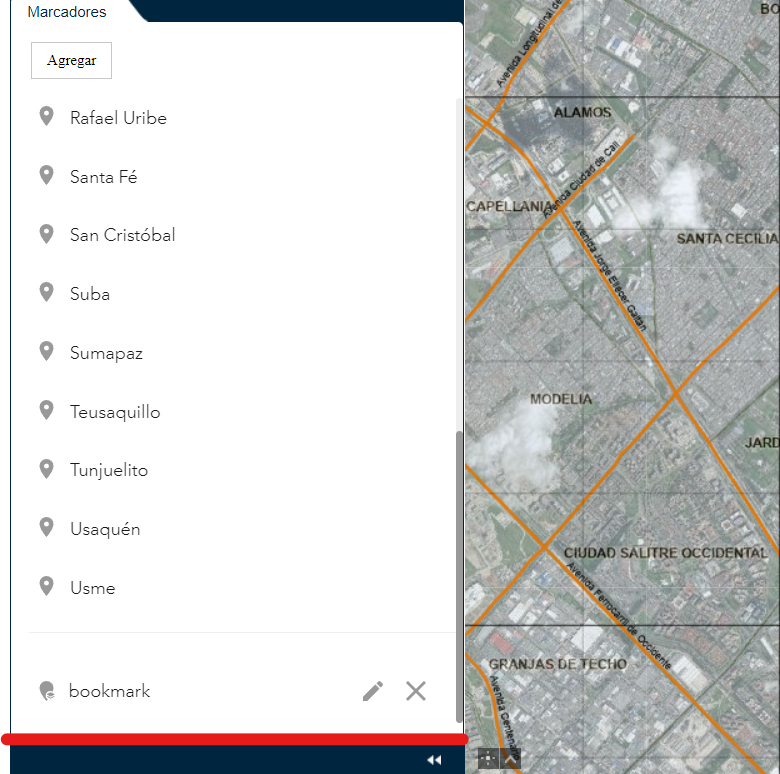

Observe que el marcador que acaba de crear ha sido adicionado al final de la lista.

Notas de interés de los marcadores:

Los marcadores que aparecen listados en la aplicación, no se pueden editar ni eliminar.

Los marcadores que usted creó solamente son visibles en su equipo y para nadie más.

Galería de mapas base

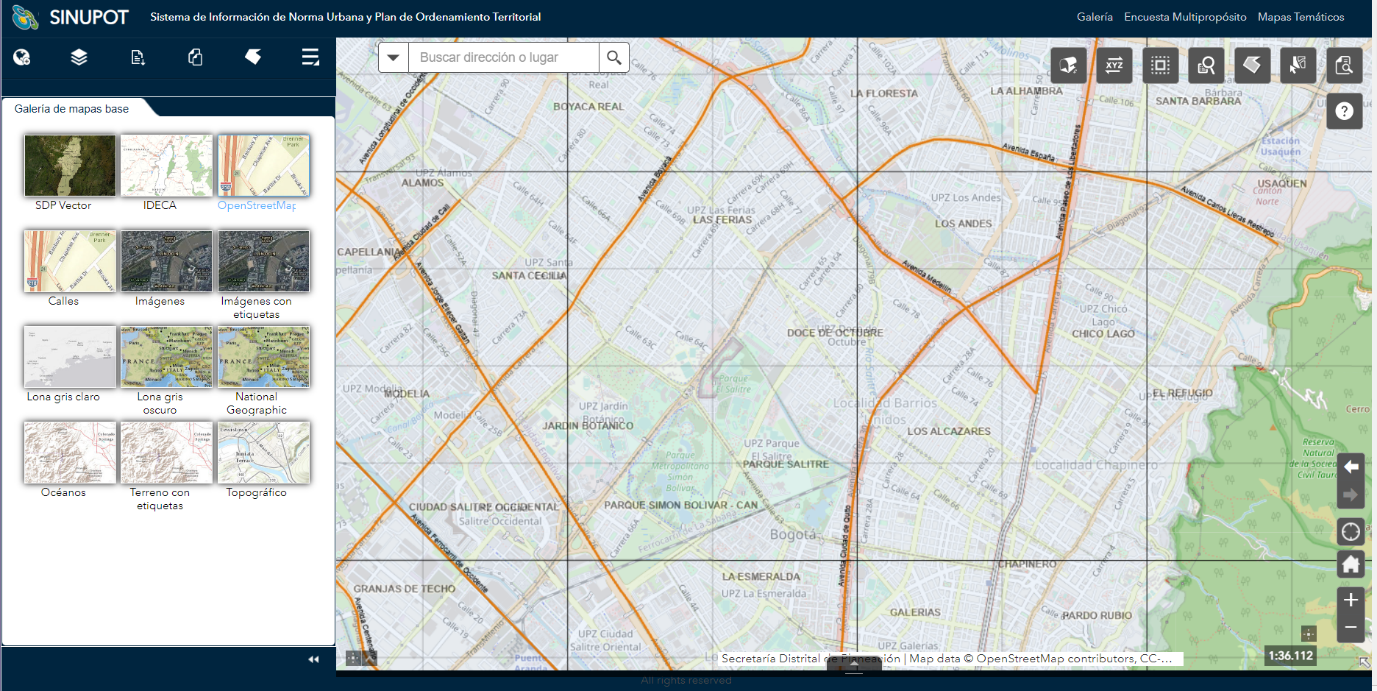

Esta funcionalidad le permite al usuario, modificar el mapa base actual del visor, a partir de la selección de un nuevo mapa del listado presentado en la galería. Para hacer uso de esta herramienta, siga los pasos que se presentan a continuación:

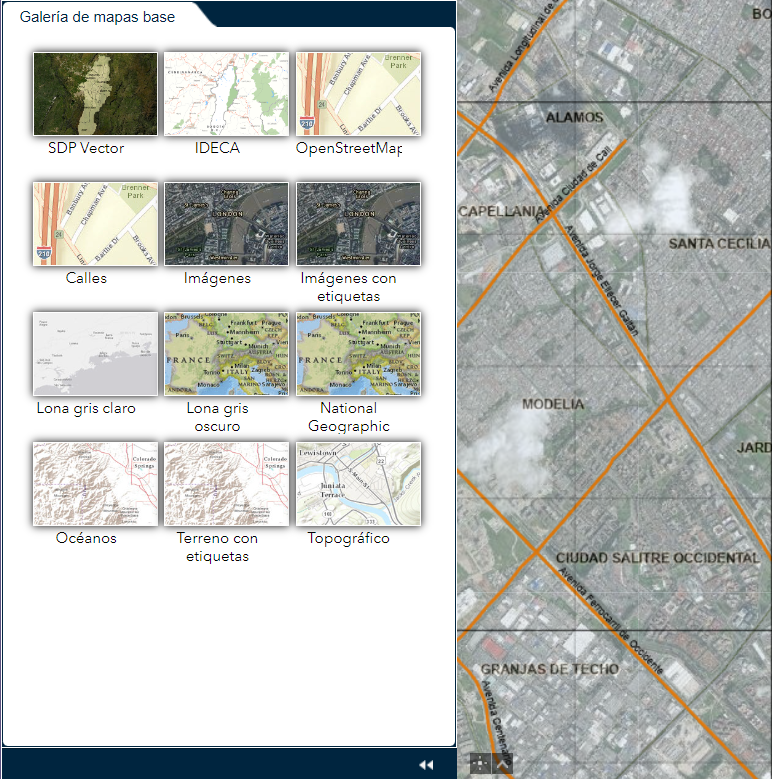

Seleccione la opción Galería de mapas base de la ventana Otras Herramientas.

El sistema presenta el listado de mapas base que pueden ser desplegados en el visor.

Seleccione el mapa base que desea cargar en el visor. Para esto, de clic izquierdo sobre cualquiera de los mapas desplegados en la galería. Una vez seleccione el mapa, la base del visor cambiará, tal como se muestra en la imagen

El mapa base, puede ser modificado cuantas veces lo desee. Para ello, solo debe seleccionar nuevamente el mapa dentro de la galería y este se desplegará en el visor al ser cliqueado.

Imprimir

Esta funcionalidad le permite al usuario, modificar el mapa base actual del visor, a partir de la selección de un nuevo mapa, del listado presentado en la galería. Para hacer uso de esta herramienta, siga los pasos que se presentan a continuación:

Seleccione la opción Imprimir de la ventana Otras Herramientas.

Una vez seleccione la opción imprimir, se desplegará un panel con las siguientes opciones:

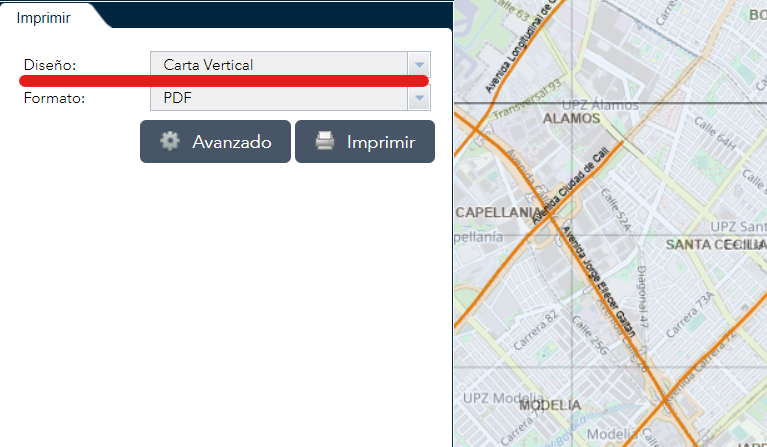

Diseño

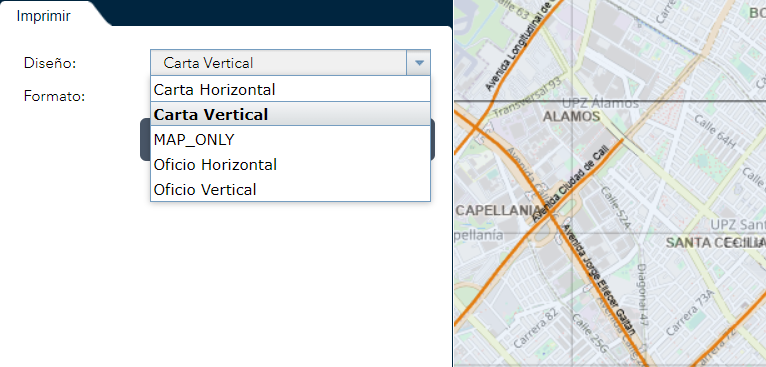

Esta opción permite seleccionar el tamaño y la orientación de su preferencia.

Para seleccionarla: de clic sobre el triángulo en la esquina derecha y así, se desplegará la lista de opciones.

Seleccione el diseño y la orientación de su preferencia y el sistema ocultará de nuevo la lista, dejando seleccionada la opción elegida.

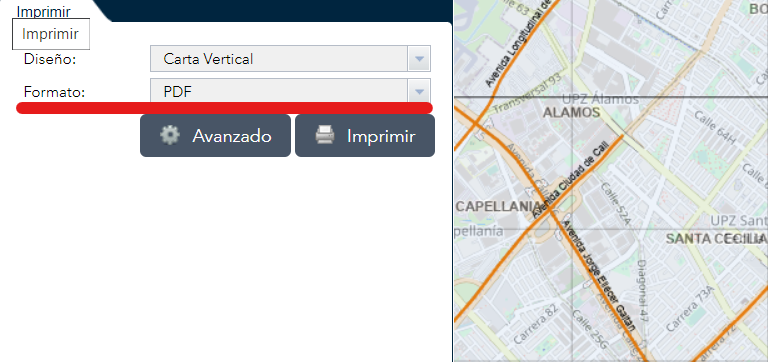

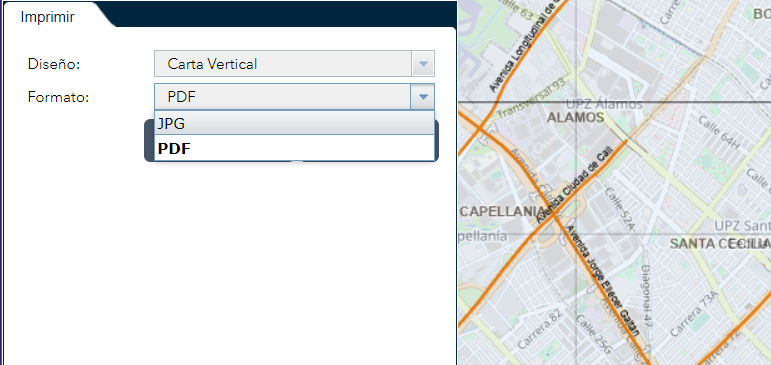

Formato

Esta opción permite definir el formato de su preferencia.

Para seleccionarlo: de clic sobre el triángulo en la esquina derecha y así, se desplegará la lista de opciones.

Seleccione el formato de su preferencia y el sistema ocultará de nuevo la lista, dejando seleccionada la opción elegida.

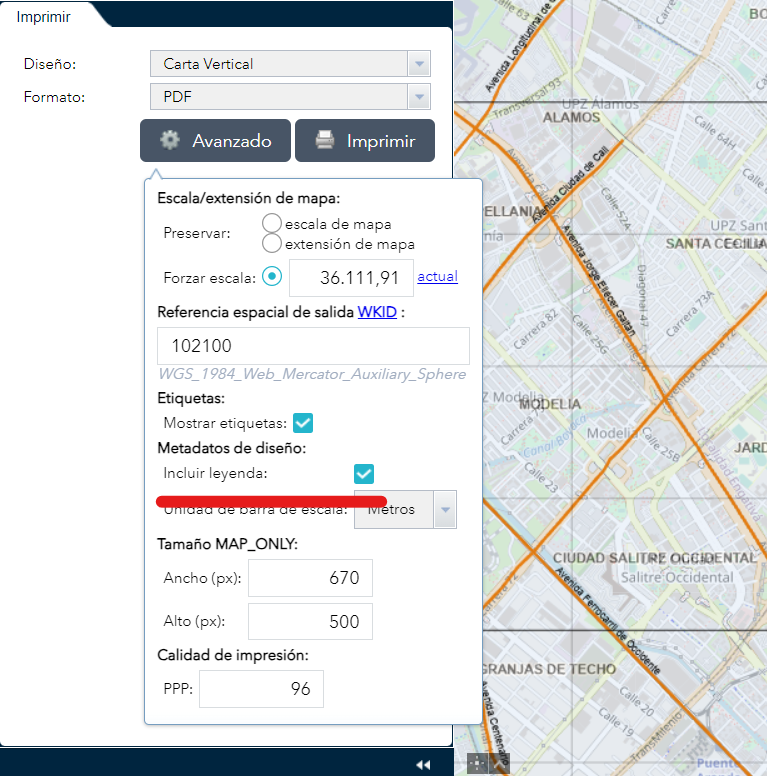

Configuración Avanzada

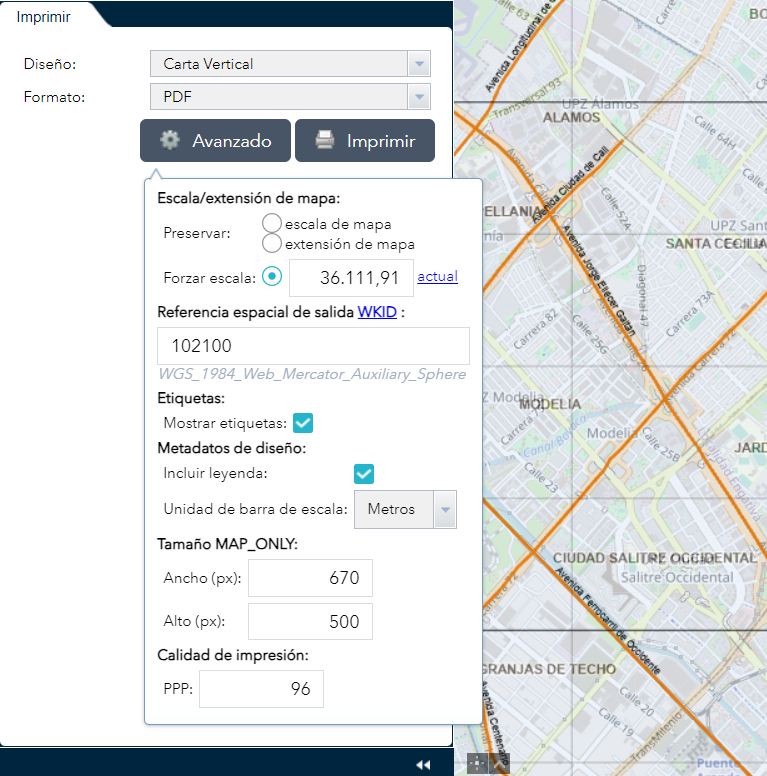

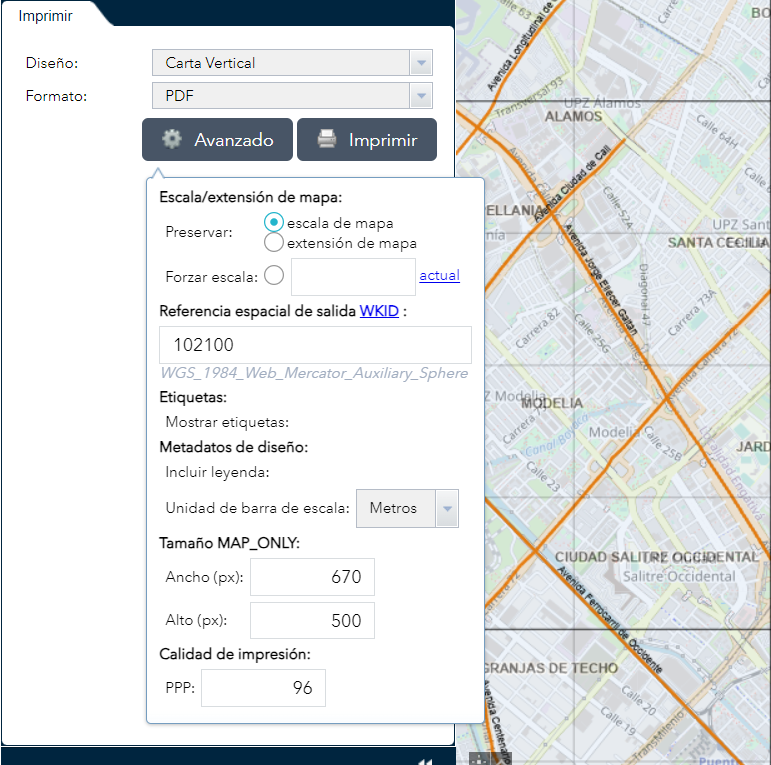

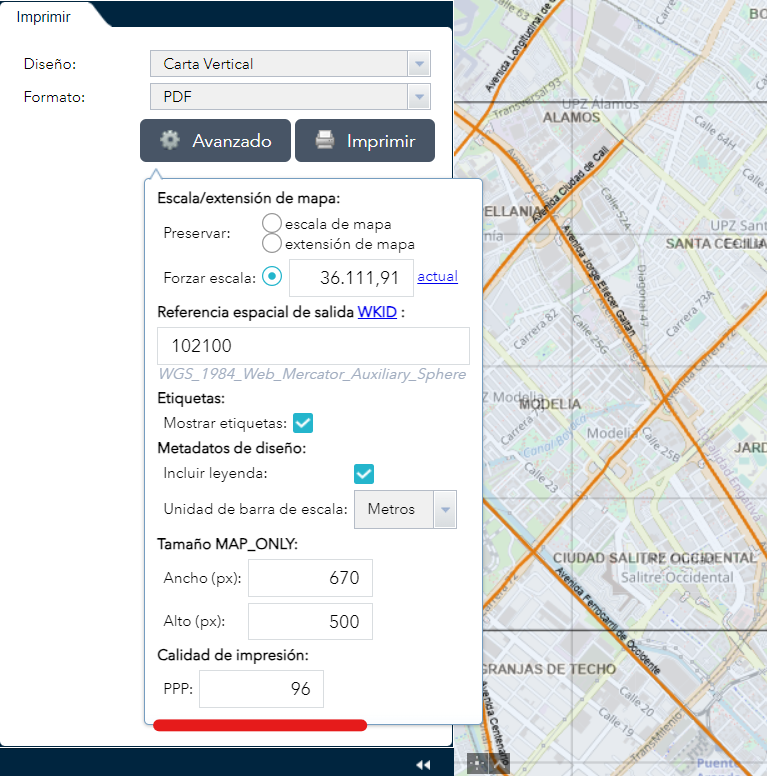

Esta opción, permite acceder a configuración específica del mapa. Podrá establecer; la escala y extensión, referencia espacial de salida, metadatos de diseño, tamaño aproximado del mapa, calidad de la impresión y definición de los atributos de entidad.

Para seleccionarla; de clic sobre el botón "Avanzado" a la izquierda del botón imprimir.

Valide que se despliegue la ventana con las opciones de configuración. Los atributos que podrá modificar son los siguientes:

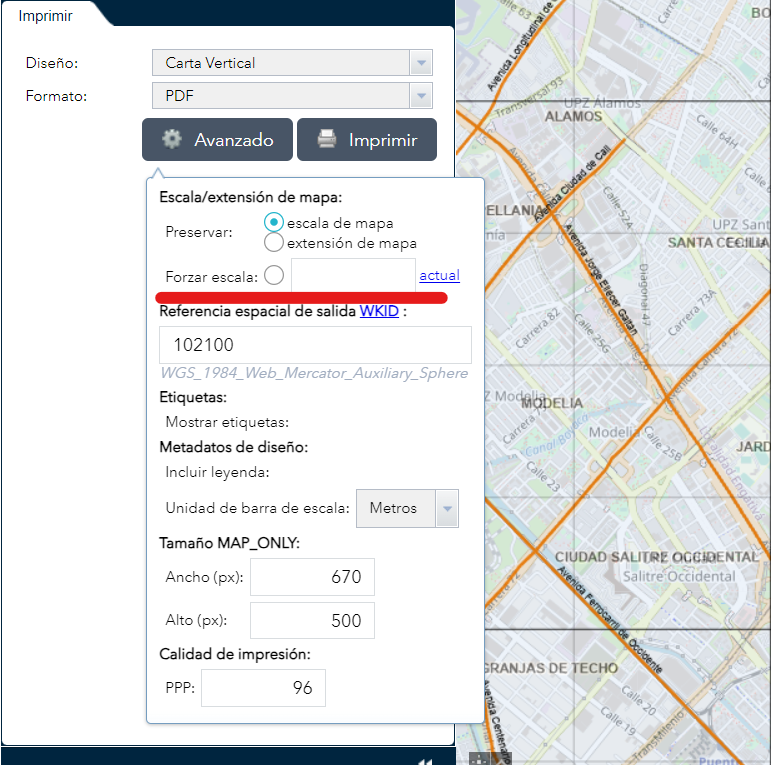

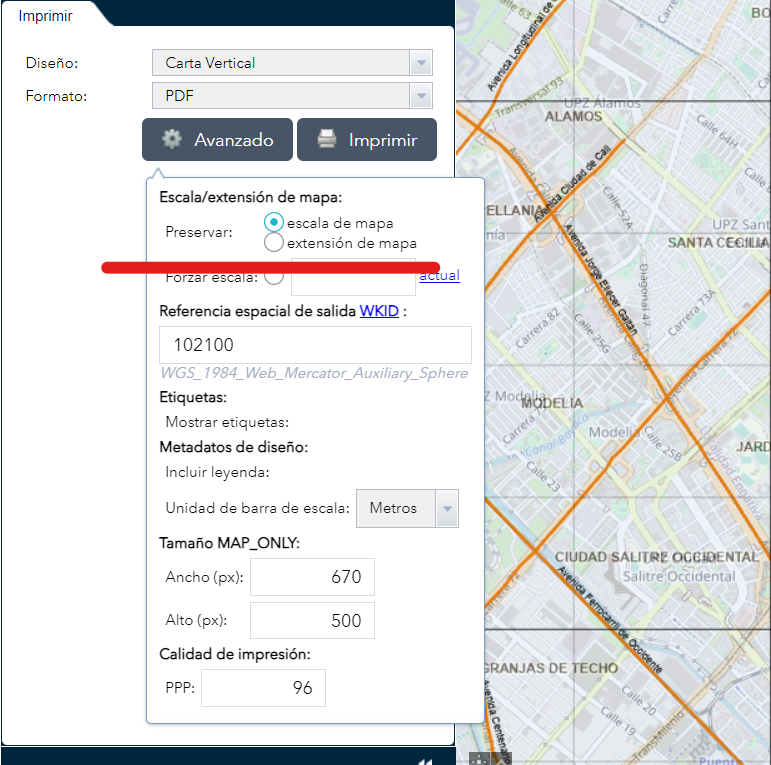

Preservar

Esta funcionalidad, cuenta con dos características: escala de mapa, que captura la escala actual del visor y extensión de mapa, que captura la extensión configurada por defecto en el visor.

Para seleccionarla, de clic sobre el circulo a la izquierda de la opción.

Valide que una vez seleccionado, se rellene de color azul.

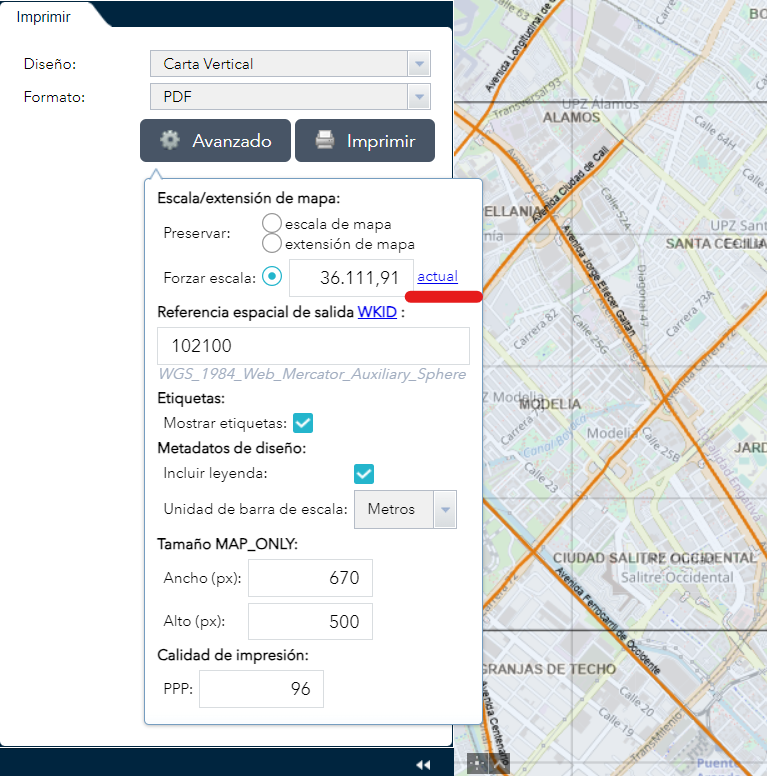

Forzar escala

Esta funcionalidad, permite establecer la escala en la que se desea capturar el mapa sobre el visor, para su impresión.

Cuenta con dos opciones para forzar la escala. La primera es definiendo el valor de la escala, omitiendo 1: ejemplo:

La imagen anterior, corresponde a la escala: 1:36.11,91. Como se puede observar, no es necesario escribir la parte izquierda de la escala.

Para la segunda opción o caso de la escala actual, seleccione el enlace "actual" y tomará una captura de la extensión que se encuentre actualmente desplegada sobre el visor.

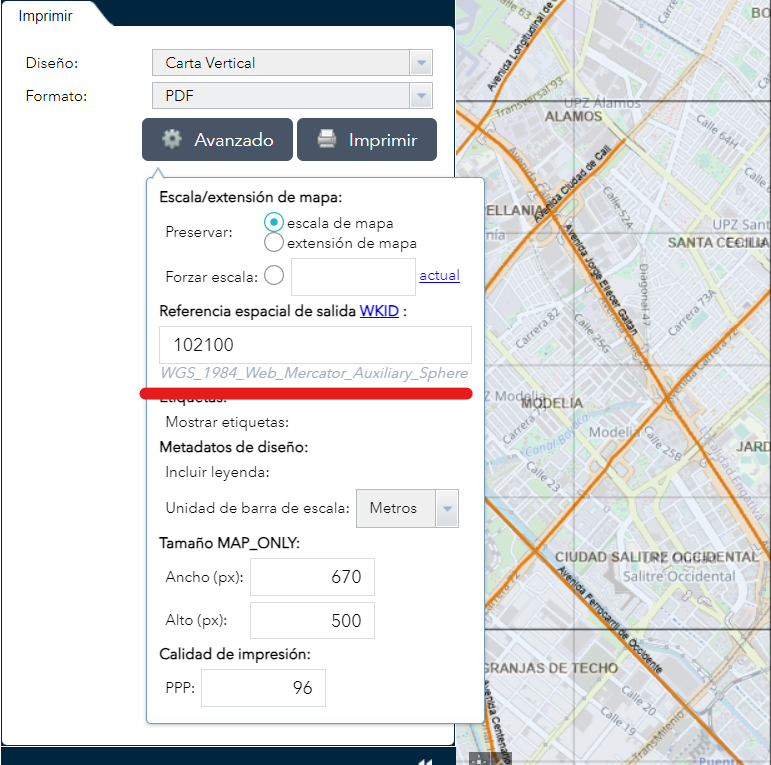

Referencia espacial de salida

De manera predeterminada, el widget Coordenada muestra las coordenadas en la proyección de WGS_1984_Web_Mercator_Auxiliary_Sphere (WKID 3857). Para visualizar las coordenadas en otras proyecciones o datums, agregue referencias espaciales durante la configuración.

incluir leyenda

Antes de generar el documento SDP-SINUPOT, usted puede definir si desea que se acompañe de una leyenda descriptiva en la parte inferior del mapa.

Para habilitar o deshabilitar esta opción, en el panel de configuración avanzada de impresión, active o desactive el check de leyenda, según lo desee.

Notará que, al dar clic sobre la caja, se activará o desactivará el check de selección.

Unidad de barra de escala

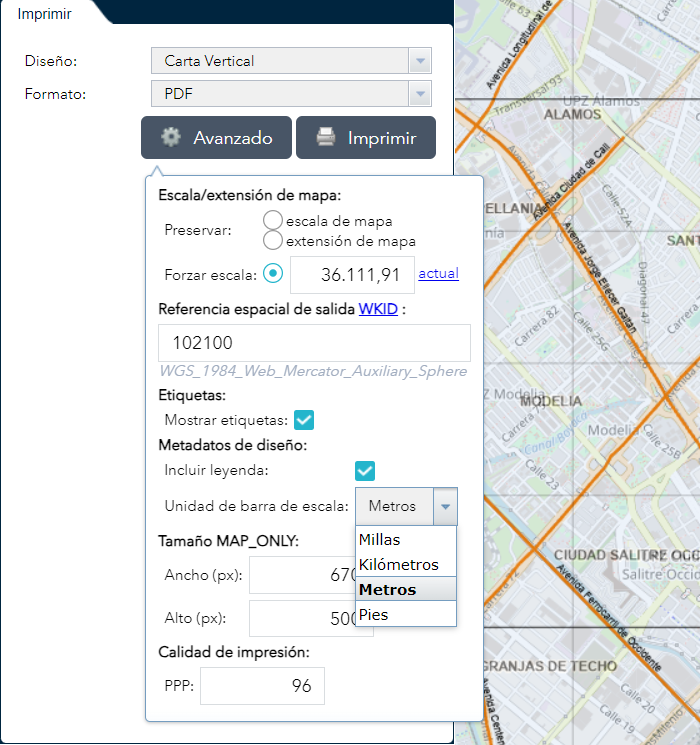

Para definir la barra de escala de la impresión, seleccione la opción "Unidad de barra de escala".

Notará que, al dar clic sobre la lista desplegable, se presentarán las opciones de la lista; las cuales son: Millas, Kilómetros, Metros y Pies. Ancho (px) y Alto (px)

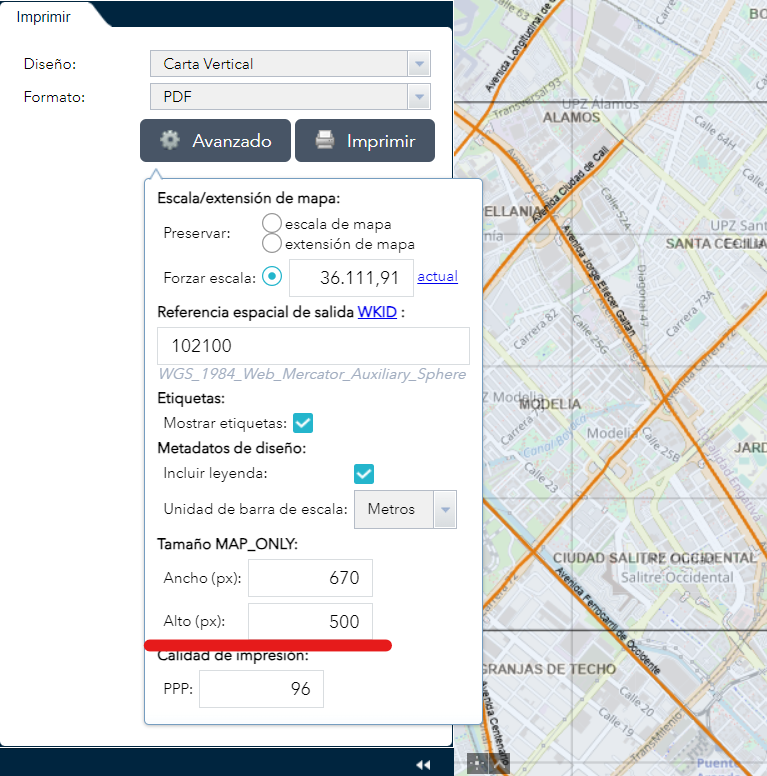

Para determinar el ancho y el alto de la impresión, las herramientas avanzadas del panel, le permiten fijarlas en el mapa en términos de pixeles

Para definirlos, ingrese el valor del ancho en pixeles dentro de la caja "Ancho (px)". Luego, para el caso del alto, ingrese el valor, también en pixeles en la caja "Alto (px)".

Calidad de impresión PPP

La configuración avanzada del panel de impresión permite fijar la calidad de la impresión en términos de puntos por pulgada (PPP).

Para definirla, ingrese en la caja de "PPP" el número de puntos por pulgadas que desea establecer.

Imprimir

Luego de definir las configuraciones de la impresión, en el panel junto al botón avanzado encontrará el botón "Imprimir".

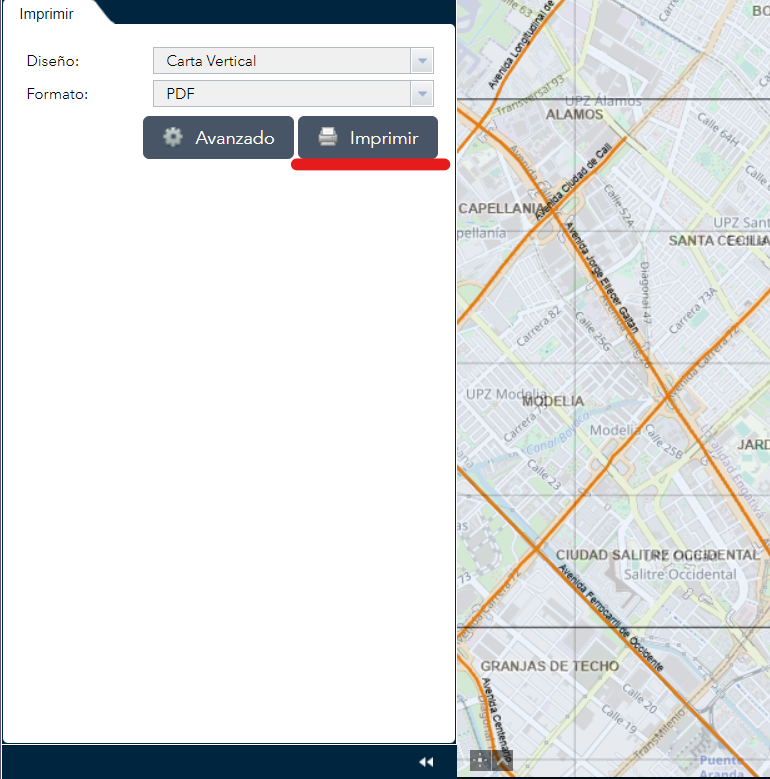

Seleccione el botón imprimir para generar el documento de impresión.

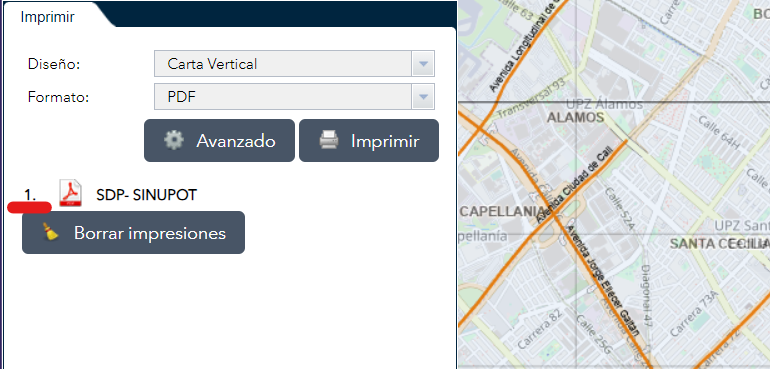

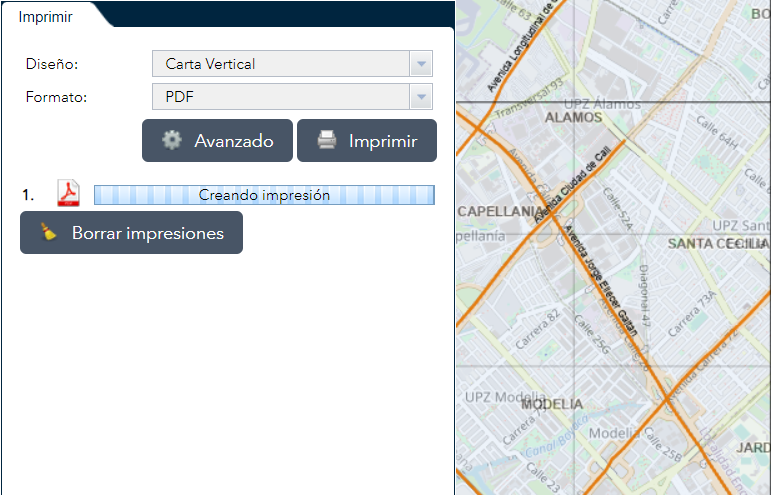

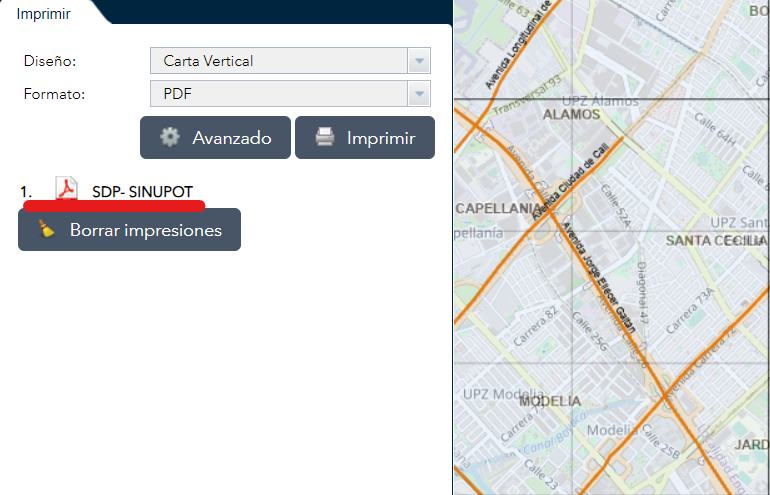

Notará que, bajo los botones del panel, iniciará la creación del documento de impresión.

Valide que se genera el documento en el formato seleccionado (PDF o JPG).

Selecciona el documento que desea imprimir.

Verifique además que el documento corresponde a la instantánea del visor capturada por usted. Para esto, valide que, al generar el documento, este se acompaña de un número según su orden de generación.

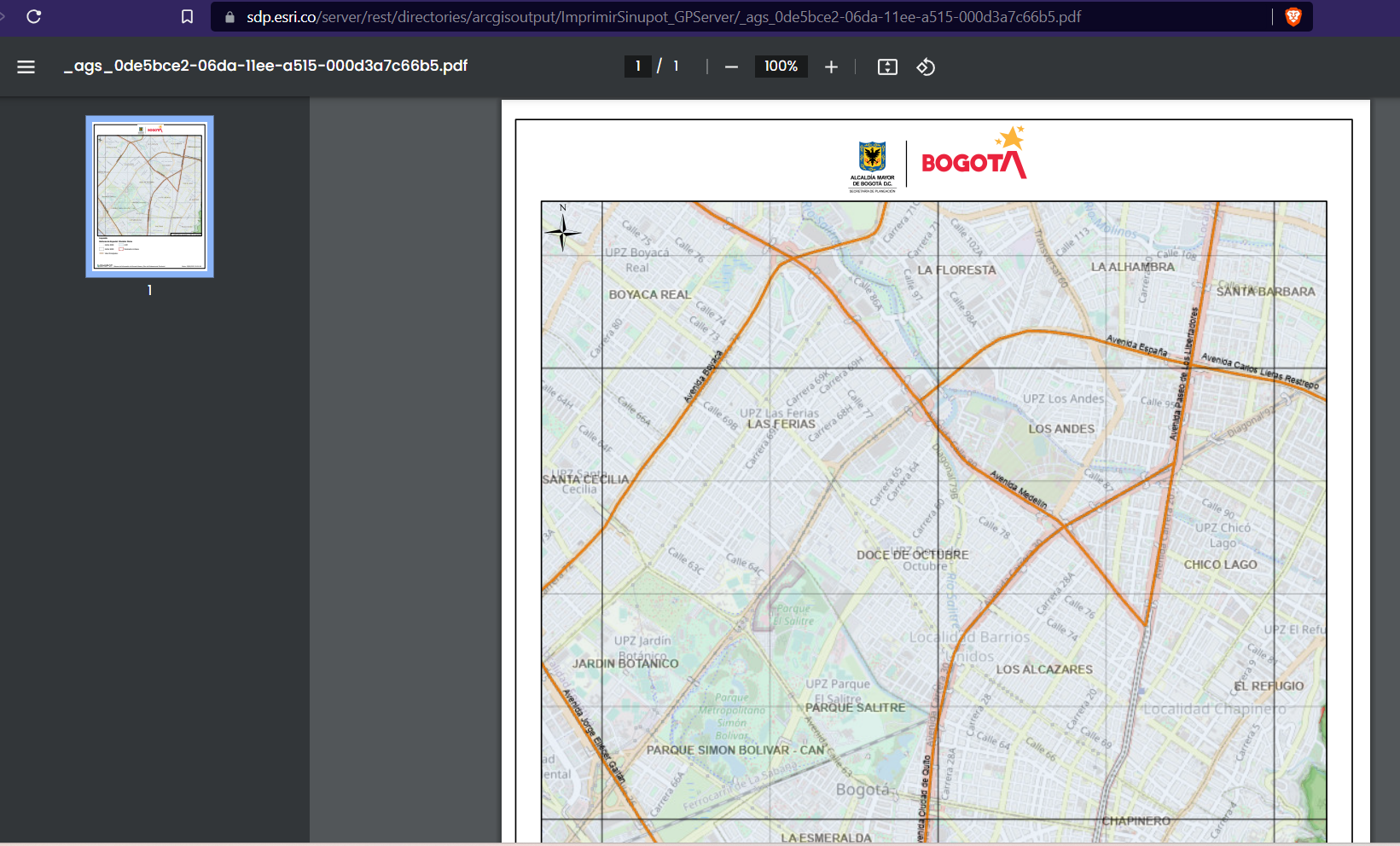

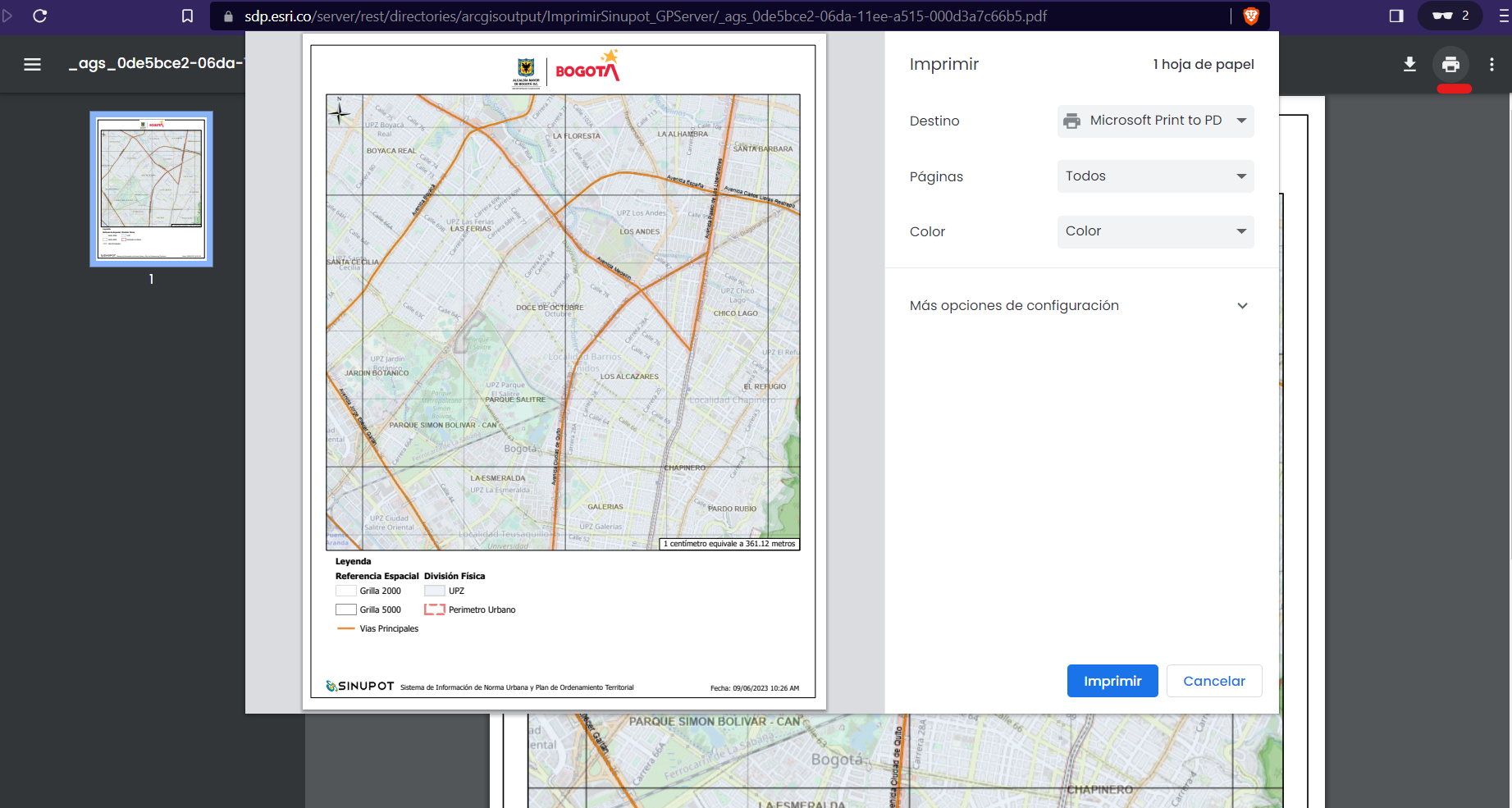

Al seleccionar el documento, valide que se despliega una nueva ventana con el documento seleccionado.

Este documento contiene una imagen de la extensión del mapa configurada al momento de la generación del documento. Contendrá, además, las especificaciones de la configuración avanzada que usted definió previamente.

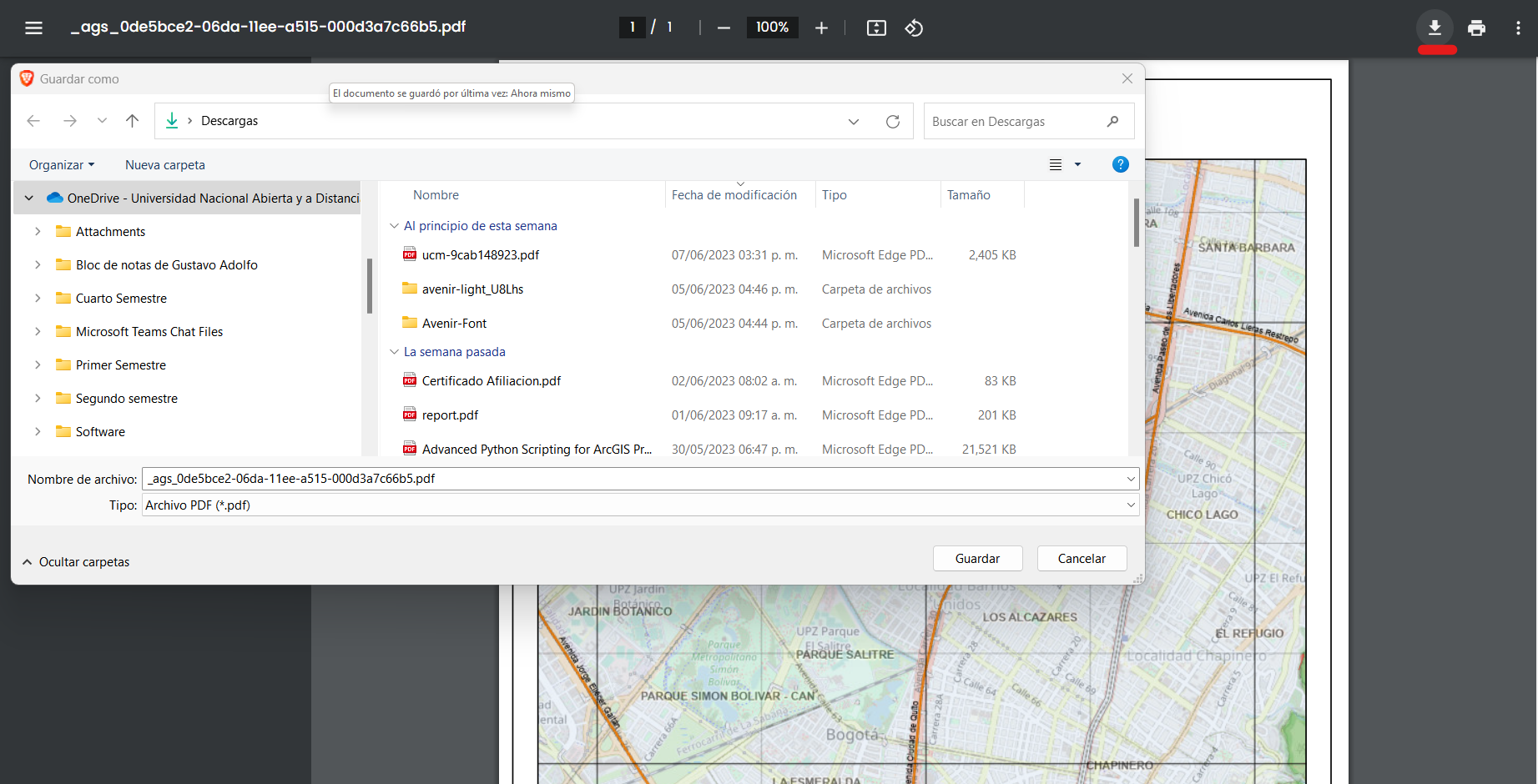

Para guardar en su equipo el documento desplegado, seleccione el ícono de descarga ubicado en la parte superior derecha donde se muestra el documento, luego defina la ruta en la cual se va a almacenar, asígnele un nombre y finalmente seleccione la opción Guardar.

Para imprimir el documento, seleccione el ícono de impresión ubicado en la parte superior donde se despliega el reporte, seleccione la impresora o plotter configurado en su equipo y finalmente de clic en la opción Imprimir.

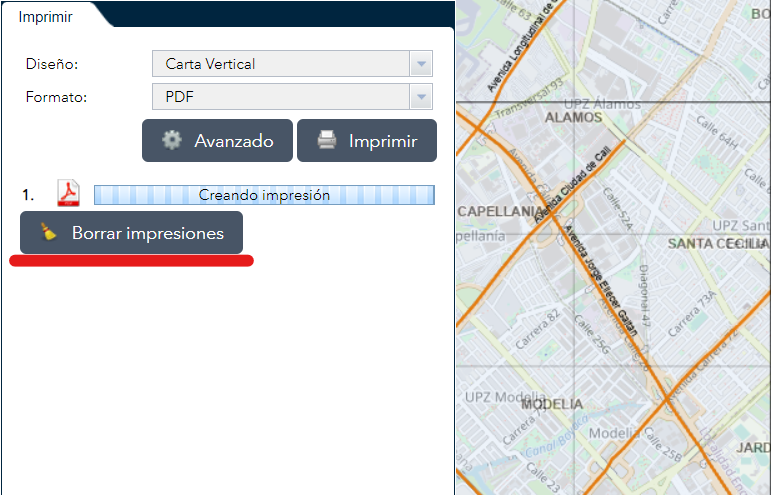

Para borrar los documentos generados, seleccione el botón de "Borrar impresiones".

Luego de presionar el botón de borrar impresiones, valide que se borran todos los documentos, quedando en blanco el panel, solo con las opciones iniciales.
